Автоцистерны особого назначения для 'ночного золота'
Категория: АвтомобилиПросмотры: 381

Теперь пришел черёд статьи о автомобилях «для города и деревни» с доисторическими корнями, когда кучеры древних конных повозок, зовущиеся золотарями, по ночам тайно вывозили «ночное золото» с отвратительным запахом.

В нашей стране профессию золотарей прославил поэт Владимир Маяковский: «Я, ассенизатор и водовоз, революцией мобилизованный и призванный…». Да, речь здесь пойдет об автомобилях с цистернами, насосами и специальным оснащением, которые в разные годы носили чуть изменённые наименования: ассенизационные, ассенизаторские или просто ассенизаторы. Процесс очистки называли ассенизацией: в переводе с французского – «оздоровление».
Такие машины предназначены для обслуживания, прочистки и утилизации городских и сельских источников всевозможных нечистот, канализационной и водосточной сети, откачки ила и сточных вод. Впрочем, во все времена конструкторы как бы сторонились этой «непредставительной» автотехники, и потому её полная история остается «белым пятном».


Простейшая ассенизационная машина на шасси ГАЗ-ММ военного времени при отсосе нечистот.



Рождение советских ассенизаторов


Первые опытные ассенизаторские автомобили появились в крупных городах СССР за пару лет до начала Великой Отечественной войны. Это были достаточно совершенные машины ЦН-8, ЦН-12 и ЦН-15 со стальными цистернами разной ёмкости с внутренними перегородками, прорезиненными всасывающими шлангами и вакуумными насосами с приводом от трансмиссии грузовиков ГАЗ-АА и ЗИС-5.

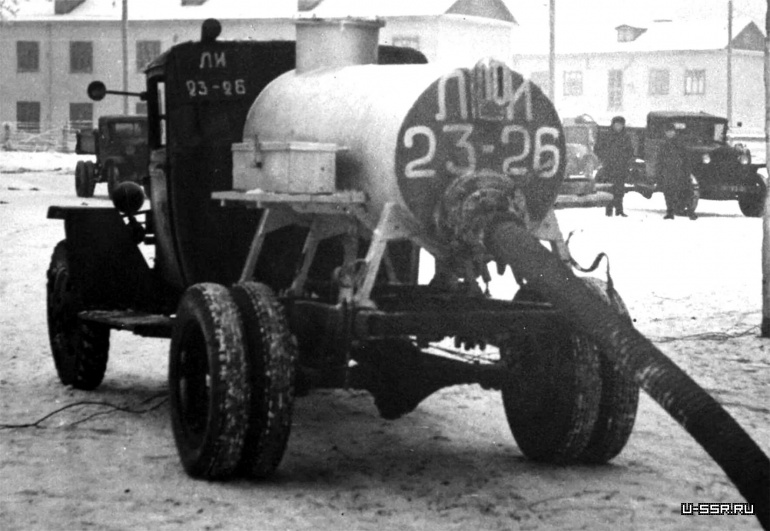

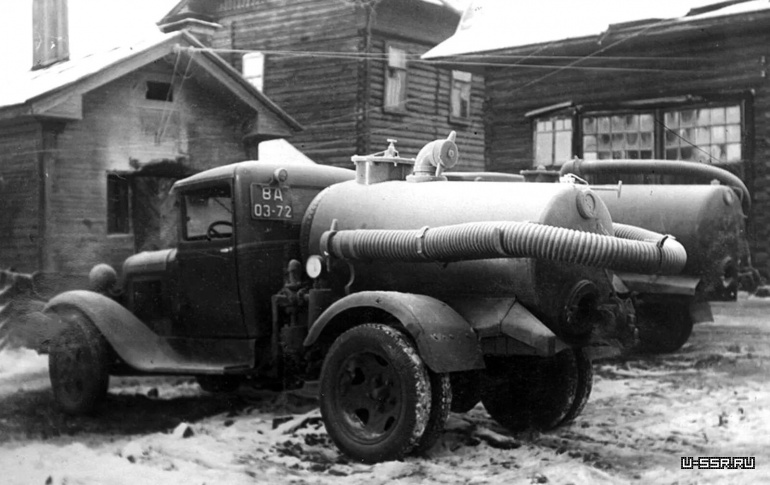

Первые советские ассенизаторы ЦН-8 на шасси ГАЗ-ММ заводского изготовления. 1939 год

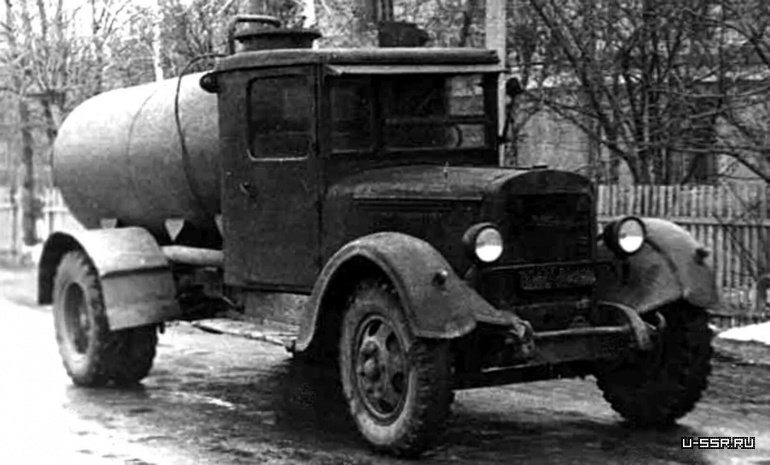

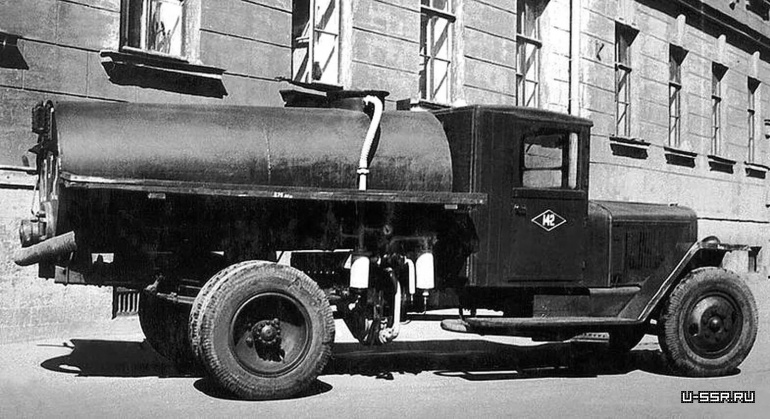

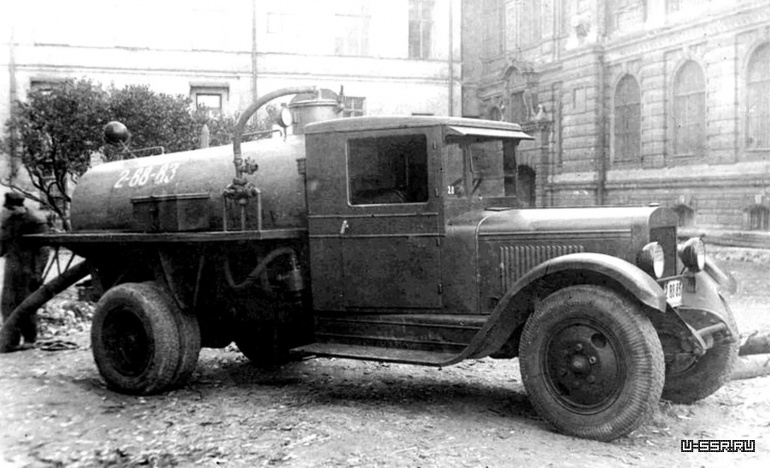

Ассенизатор ЦН-12 с приводом вакуумного насоса от коробки отбора мощности грузовика ЗИС-5. 1940 год



При опускании заборного шланга в фекальную массу эти насосы создавали в цистернах разрежение, обеспечивавшее их заполнение. Уровень закачанных нечистот контролировался через заднее окошко, а для завершения работы коробку отбора мощности просто отключали.


Модернизированный ассенизатор ЦН-15 на автомобиле ЗИС-5 военного образца. 1946 год

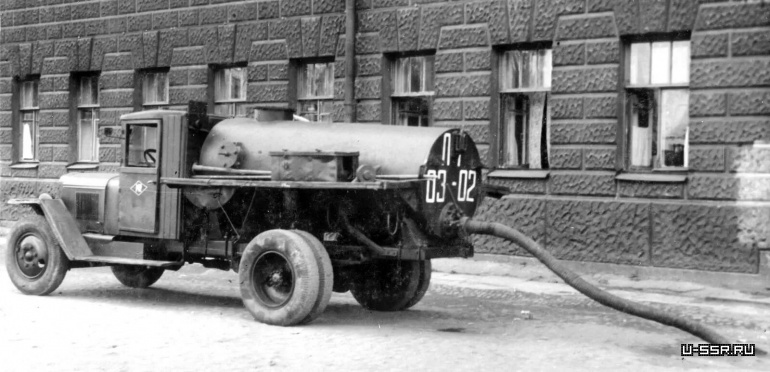

Ассенизаторская машина ЦН-15 в процессе очистки канализационного колодца в Ленинграде



В 1946 году в КБ Управления благоустройства Москвы (УБМ) на шасси трёхтонки был разработан первый ассенизаторский автомобиль АСМ (АСМ-1) без вакуумного насоса и систем механического привода.


Упрощенный рабочий вариант ассенизаторской машины АСМ с цистерной ёмкостью 2,4 тысячи литров



Для заполнения цистерны здесь также применялось разрежение, но создавалось оно на всасывающем коллекторе двигателя шасси. Опорожнение производилось под давлением выхлопных газов силового агрегата или самотеком. Аналогичная машина базировалась и на шасси УралЗИС-355.

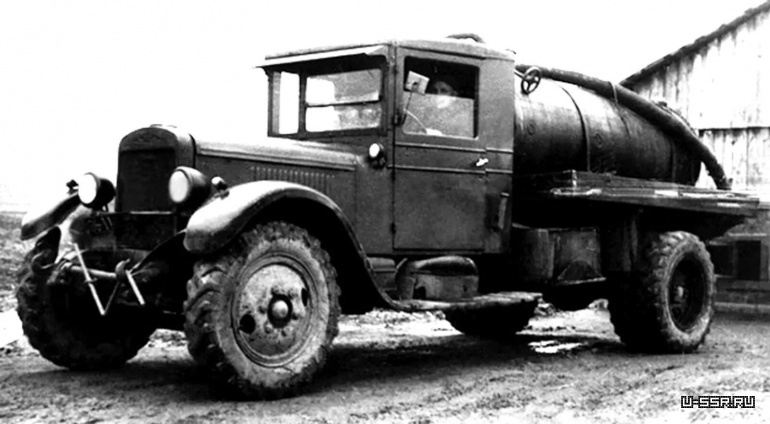

Редкая ассенизаторская машина АНИ-355 на трёхтонном шасси грузовика УралЗИС-355. 1956 год



Первое ассенизаторское семейство на базе ГАЗ-51​

В 1950-1958 годах заводы Министерства строительного, дорожного и коммунального машиностроения серийно собирали упрощенную ассенизационную машину АСМ-2 на шасси ГАЗ-51 с системой разрежения по образцу модели АСМ. Новым решением стало повышение давления в цистерне при разгрузке, которое создавалось отработавшими газами автомобиля при переключении газоотборной коробки, смонтированной на выхлопной трубе двигателя. Для мойки и очистки рабочих органов здесь появился промывочный бачок, из которого вода подавалась по шлангу под давлением выхлопных газов.

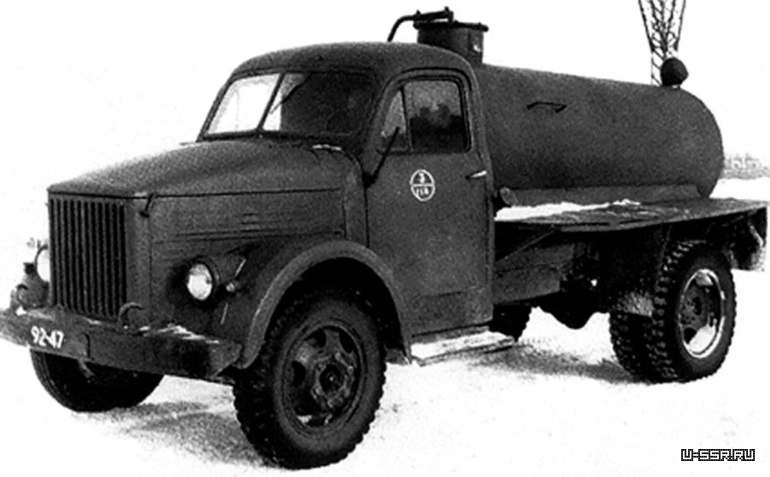

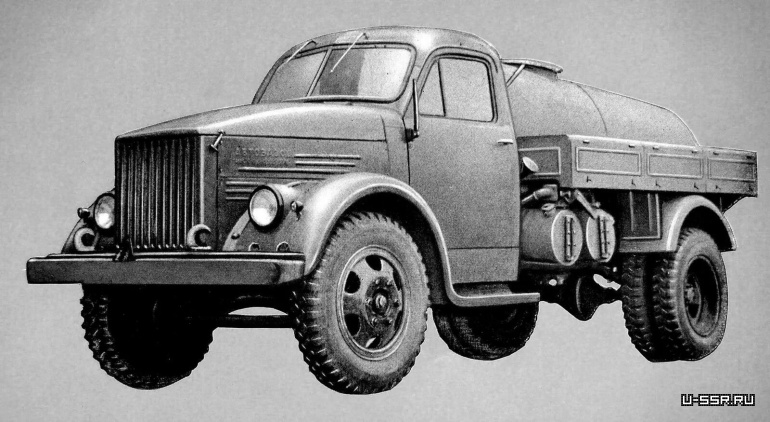

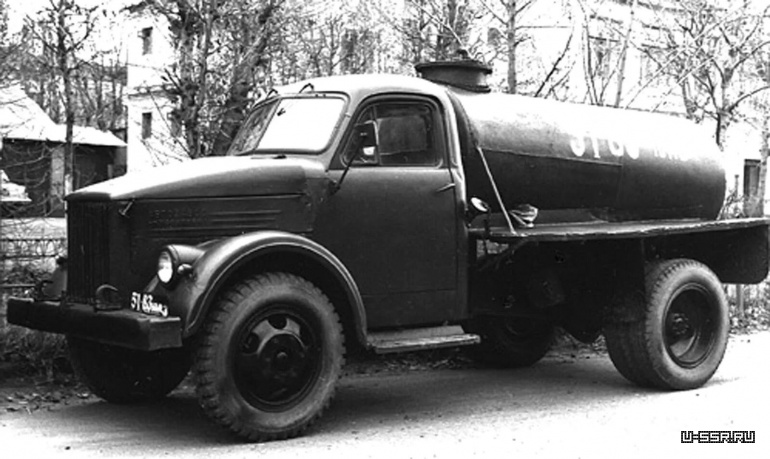

Первый ассенизатор АСМ-2 на 2,5-тонном шасси ГАЗ-51 с системой разрежения от двигателя. 1956 год



В период с 1958-го по 1970 год выпускалась модернизированная и самая распространенная машина АСМ-3 на базе ГАЗ-51А с небольшим задним наклоном цистерны, предохранительным клапаном переполнения и контрольными смотровыми окнами на задней стенке. Наполнение цистерны по-прежнему создавалось путем разрежения на всасывающем коллекторе силового агрегата и длилось всего две-три минуты. Слив нечистот производился под давлением выхлопных газов.

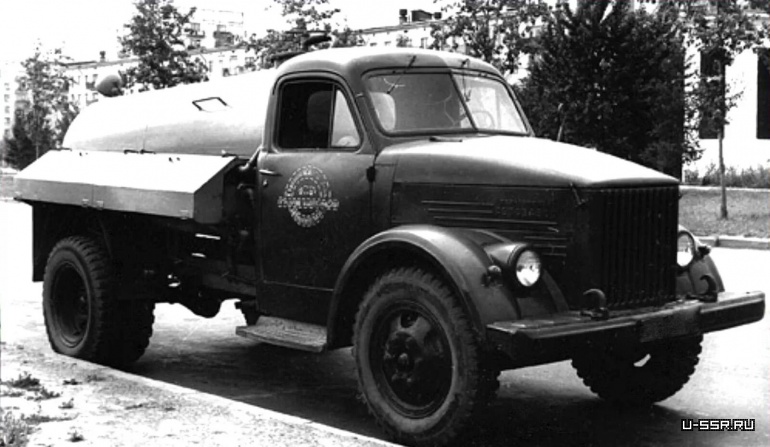

Массовый ассенизатор АСМ-3 с цистерной на 2 200 литров с устройством обмыва рукавов. 1960 год

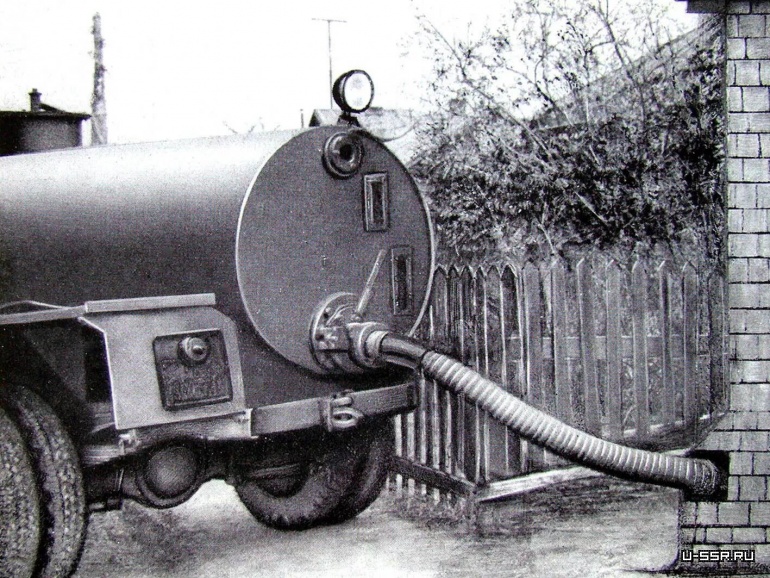

Задняя рабочая часть машины АСМ-3 с всасывающим шлангом и тремя смотровыми окнами

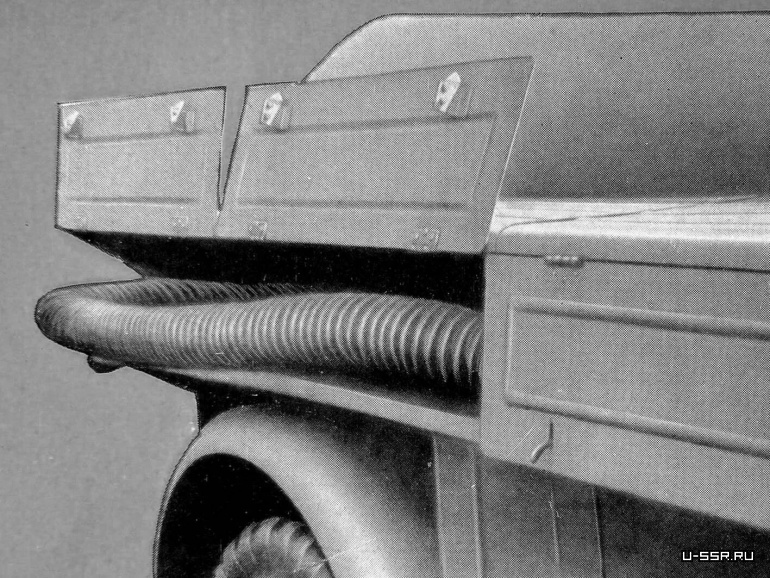

Три сообщающихся друг с другом боковых ящика для хранения и транспортировки шлангов



Машину оснастили бортовыми пеналами для укладки рукавов и инструментария, задней фарой для освещения места работы и приспособлениями для обмыва четырёхметрового заборного рукава и других узлов. Одной из первых машин такого рода была модель АСМ-3, которая стала поступать на экспорт в социалистические и союзные страны.


Промежуточный вариант ассенизатора АСМ-3А с повышенной высотой заливной горловины. 1969 год

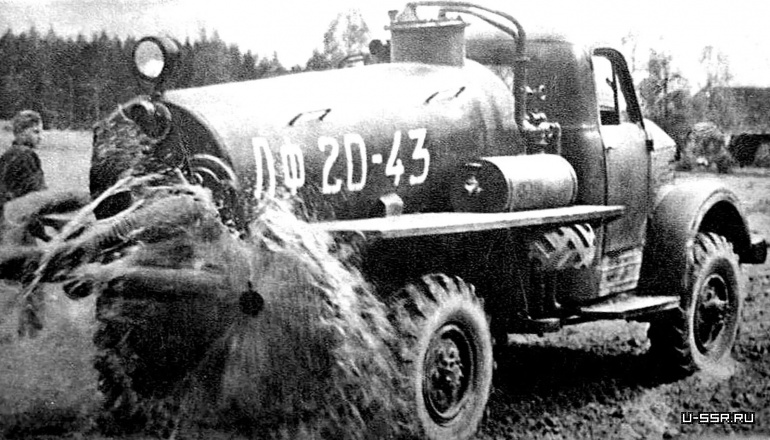

Полноприводный сельскохозяйственный ассенизатор на шасси ГАЗ-63 с оснащением от машины АСМ-3А




Последним ассенизаторским автомобилем семейства АСМ на базе ГАЗ-51/51А была модернизированная машина АСМ-51, внешне отличавшаяся двумя более вместительными боковыми ящиками с пологими крышками. Её выпуск пришелся на 1971-1975 годы.


Ассенизаторная машина АСМ-51 на шасси ГАЗ-51А с увеличенными боковыми ящиками. 1973 год



Ассенизаторы второго поколения на грузовиках ГАЗ-53​

В начале 70-х, не дожидаясь окончания 25-летнего выпуска машин первого семейства АСМ, началось изготовление нового поколения ассенизаторной техники, которая по общей конструкции и кругу выполняемых задач отличалась от предшественников несущественными доработками и перестановкой рабочего оснащения на четырёхтонные грузовики ГАЗ-53 разных версий.
На более мощном безнасосном ассенизаторе АСМ-53 на шасси ГАЗ-53А, в отличие от модели АСМ-3, стояла цистерна ёмкостью 3 250 литров, заполнявшаяся отходами за восемь-десять минут, а рукава хранились в двух трубчатых бортовых пеналах. Полная масса машины составляла 7,4 тонны.


Ассенизатор АСМ-53 – одна из последних машин с системой разрежения от двигателя автомобиля. 1973 год



С появлением самого распространенного советского ассенизатора АНМ-53, являвшегося развитием машины АСМ-1, началась эра так называемых вакуум-машин, служивших для сбора и вывоза жидких и полужидких бытовых отходов из выгребных ям глубиной до четырёх метров и их доставки к местам обеззараживания или утилизации.


Городская ассенизаторская вакуум-машина АНМ-53 в рабочем положении. 1974 год



Автомобиль тоже базировался на грузовике ГАЗ-53А и снабжался цистерной от модели АСМ-53. Его главной «изюминкой» был обогреваемый вакуумный насос с приводом от коробки отбора мощности автомобиля, который в течение трех-пяти минут создавал вакуум, обеспечивавший засасывание в цистерну нечистот по всасывавшему рукаву. При её наполнении сигнальное устройство автоматически останавливало двигатель. Время опорожнения под давлением составляло две-три минуты. Для мытья наконечника шланга служил промывочный 55-литровый бачок. Полная масса сократилась до 6,8 тонны.

Разработкой машины АНМ-53 занималось КБ московского отделения Академии коммунального хозяйства, серийный выпуск был развернут на Арзамасском заводе коммунального машиностроения.

В 1980-е развитием модели АНМ-53 стал достаточно совершенный базовый ассенизатор КО-503, выполнявший все перечисленные выше операции. Его лопаточный вакуумный насос размещался на раме ГАЗ-53А за кабиной водителя и соединялся с цистерной трубопроводом с всасывающим или напорным патрубком. В зависимости от положения регулировочных кранов можно было создавать вакуум для заполнения цистерны или избыточное давление для её опорожнения. С обеих сторон машины имелись пеналы для заборного рукава, водяного бачка и инструментов.

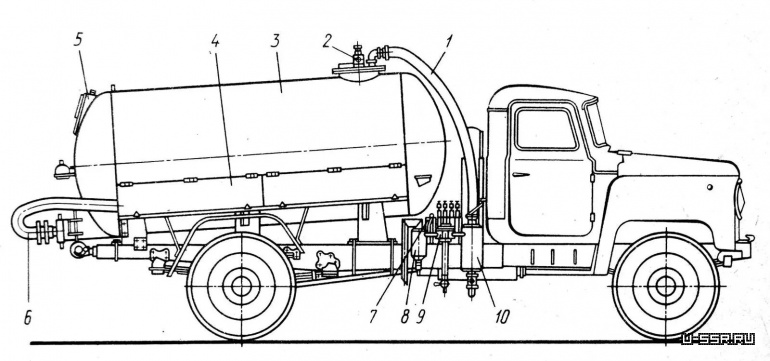

Схема ассенизатора КО-503. Основные агрегаты: 1 – трубопровод, 3 – цистерна, 4 – ящики для шланга, 5 – смотровое окно, 6 – всасывающий трубопровод, 7 – вакуумный насос, 9 – блок регулировочных кранов



Для облегчения тяжелого ручного труда водителей ассенизаторов при манипуляциях со съёмом, установкой и подъёмом тяжелых рукавов на шасси КО-503 небольшой партией была собрана машина УК-19. Её планировалось использовать для очистки выгребных ям, сбора помоев и твердых бытовых отходов. Для выполнения этих операций с левой стороны цистерны установили 1,4-метровый барабан с приводом от трансмиссии автомобиля. Он служил для укладки всасывающего рукава, соединенного с цистерной, который можно было размотать на расстояние до восьми метров.

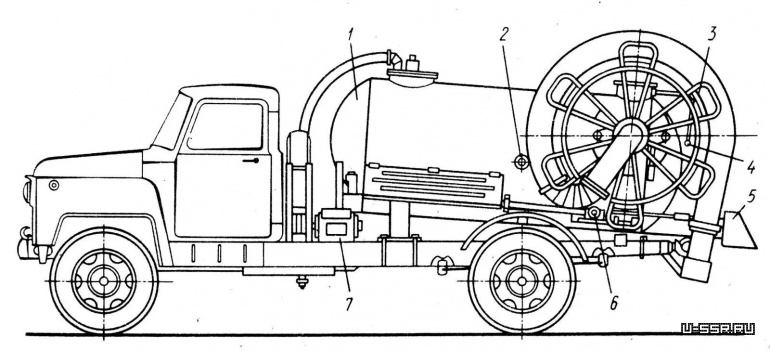

Схема машины УК-19. Основные агрегаты: 1 – цистерна, 3 – рукавный барабан, 4 – рычаг управления всасывающим шлангом, 6 – редуктор привода барабана, 7 – вакуумный насос



В начале 80-х развитием 503-й модели стал северный вариант КО-501 на шасси ГАЗ-53-12, выполнявший свои обязанности в регионах, где температура окружающего воздуха опускалась до -40 градусов. Его особенностями были насосный отсек с обогревом выхлопными газами и утепленная горловина цистерны с отверстием в крышке для заливки горячей воды.

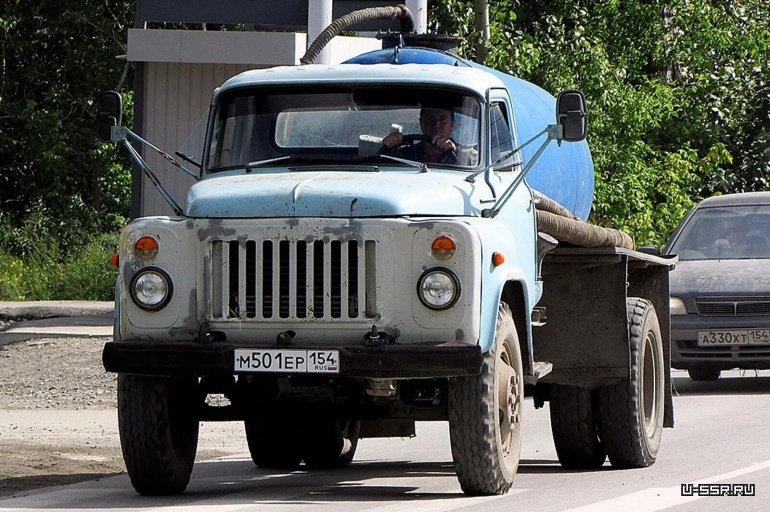

Северный ассенизатор КО-501 на шасси ГАЗ-53-12 из Новосибирской области.


Последним достижением в семействе КО-503 советского времени была модернизированная вакуум-машина КО-503Б Арзамасского завода с цистерной повышенной вместимости и простейшей задней поворотной стрелой для работы с тяжелыми всасывающими рукавами. Несмотря на столь «революционные» нововведения, для выполнения этих операций служила обычная ручная лебёдка с храповым механизмом.

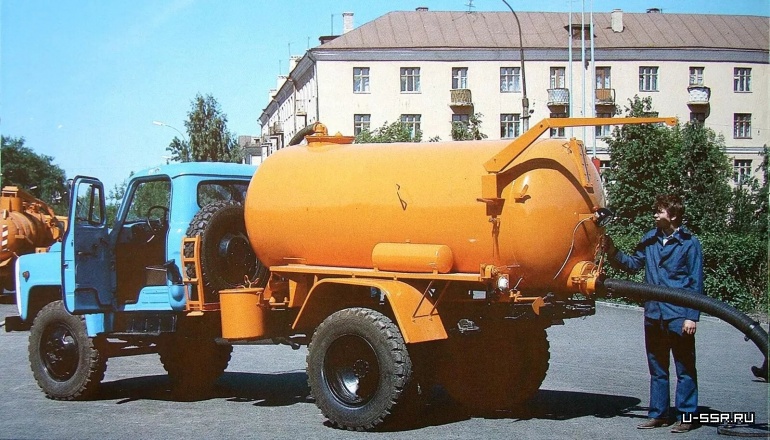

Ассенизатор КО-503Б на автомобиле ГАЗ-53-12 с 3,6-кубовой цистерной и миниатюрным краном. 1987 год



ЗИЛовский вклад в дело ассенизации страны​

Во времена СССР первым и единственным ассенизатором московского Завода имени Сталина была вакуумная машина на грузовике ЗИС-156А образца 1953 года с 250-литровым баллоном со сжиженным газом, построенная в транспортном цехе ЗИЛа для собственных нужд.

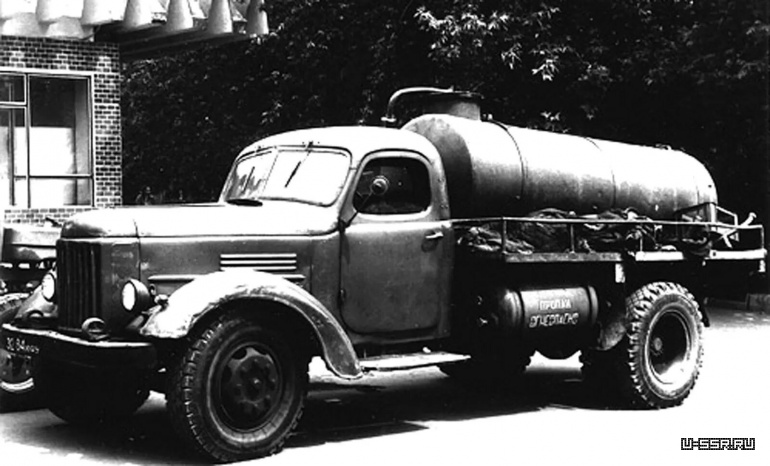

Уникальный газобаллонный ассенизатор на шасси ЗИЛ-156А с двигателем, работавшим на сжиженном газе. 1962 год



С переоснащением этой категории коммунальной автотехники известные впоследствии пятитонки ЗИЛ-130 послужили основой небольшого семейства специализированных машин.

Агрегат КО-502Б на шасси ЗИЛ-431410 предназначался для прочистки водопроводных и фекальных сетей от осадка, а также ликвидации аварийных ситуаций при их полном засоре. Для этих целей его оборудовали цистерной на 4,7 тысячи литров воды, насосом высокого давления, гидромотором, задним рукавным барабаном, обмывочной камерой и боковыми инструментальными ящиками.

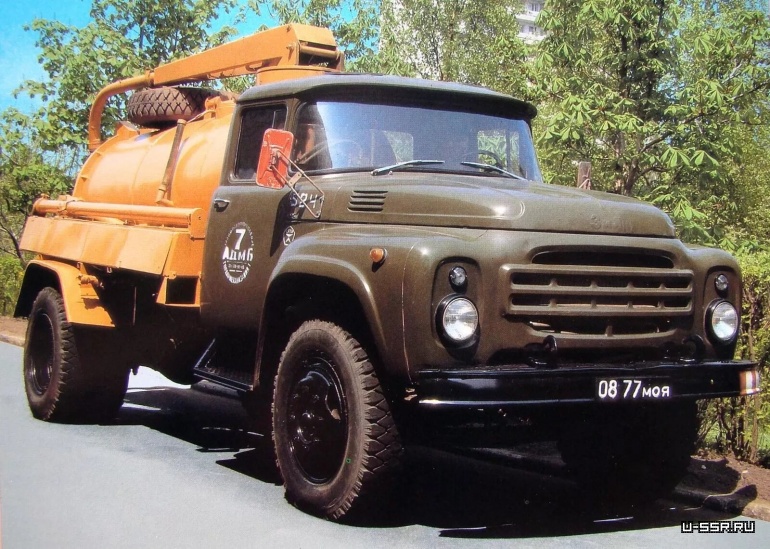

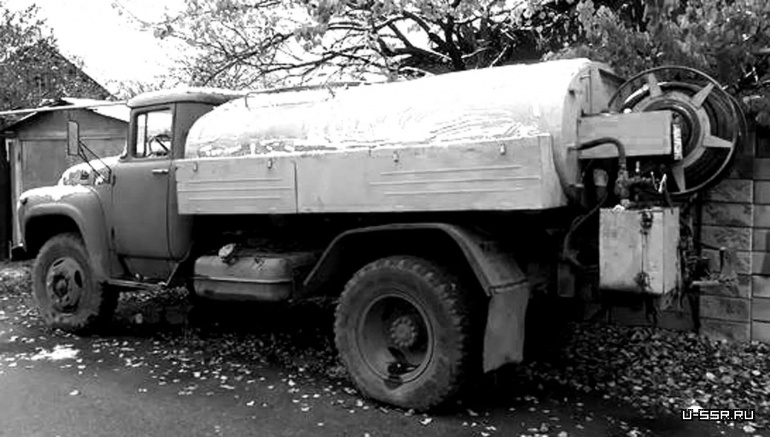

Машина КО-502Б на шасси ЗИЛ-130-76 для расчистки городских канализационных сетей. 1978 год

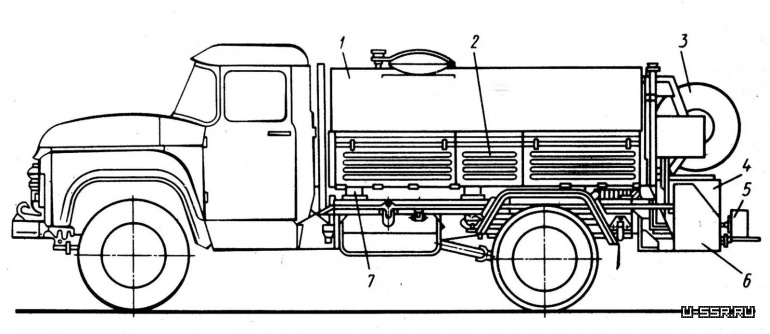

Схема машины КО-502Б. Основные агрегаты: 1 – цистерна, 2 – ящик для рукавов, 3 – рукавный барабан, 4 – водяной насос, 5 – обмывочная камера, 6 – пульт управления



К группе узкоспециализированных коммунальных автоцистерн относились илососные машины (илососы) ИЛ-980 трёх унифицированных версий, выполненных на шасси ЗИЛ-130 и ЗИЛ-130-76. Их применяли для очистки колодцев городской канализации от ила и его транспортировки к месту разгрузки.

На них устанавливали трёхсекционную цистерну для ила, иловой и рабочей воды, вакуумный насос для создания разрежения, гидравлическую систему и трубопроводы. В передней части цистерн был установлен полноповоротный стреловой гидрокран для подъёма и опускания всасывающего шланга в заданном месте. Управление основными узлами осуществлялось из кабины водителя или дистанционно.

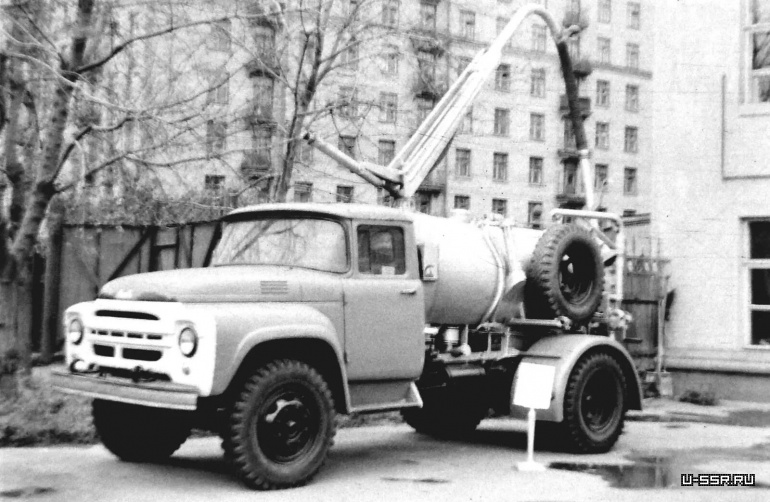

Демонстрация прототипа илососной машины ИЛ-980 на шасси ЗИЛ-130. 1967 год

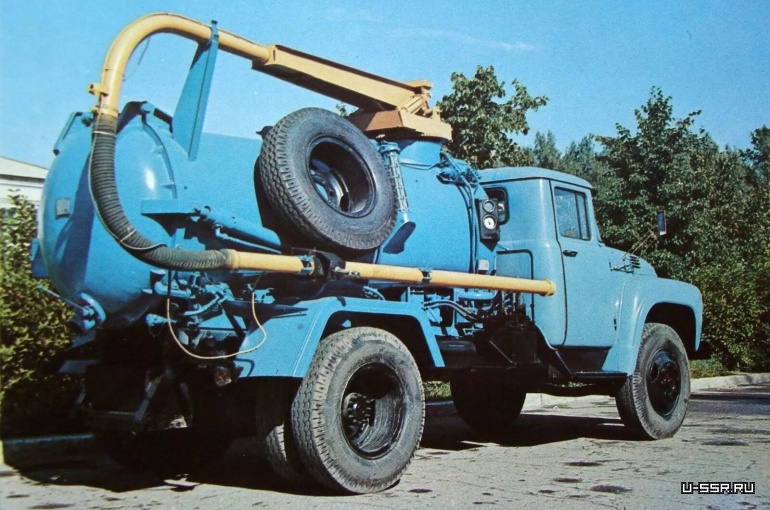

Модернизированный илосос ИЛ-980A с усиленной крановой стрелой и открытым креплением шланга. 1974 год


Друг от друга машины семейства ИЛ-980 отличались вариантами шасси, комплектацией, деталями крановой системы, местом крепления запасных колёс, глубиной очищаемых колодцев (4,0-4,5 метра). Их транспортная скорость не превышала 50 км/ч, полная масса – 9,5-11,0 тонн.

Вскоре после развертывания массового выпуска камских грузовиков на трёхосном шасси КамАЗ-53213 (6×4) Арзамасский завод начал монтировать оборудование машины КО-504 для прочистки канализационных сетей, вакуумную установку КО-505 и новый илосос КО-507.


Илососная машина ИЛ-980В на шасси ЗИЛ-130-76 в транспортном положении с запасным колесом на цистерне. 1983 год


Коммунальные автоцистерны недалекого прошлого

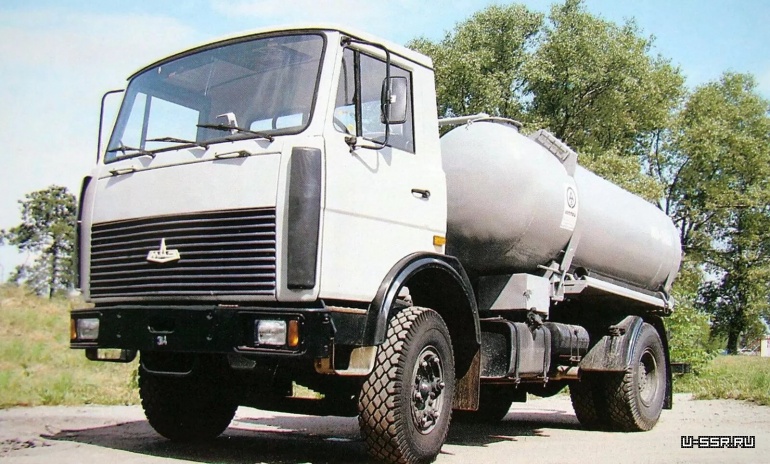

Вакуумная машина КО-523 Арзамасского завода на шасси МАЗ-53373 с цистерной вместимостью 8,7 тысячи литров для очистки выгребных ям и транспортировки фекальных жидкостей. 1990 год

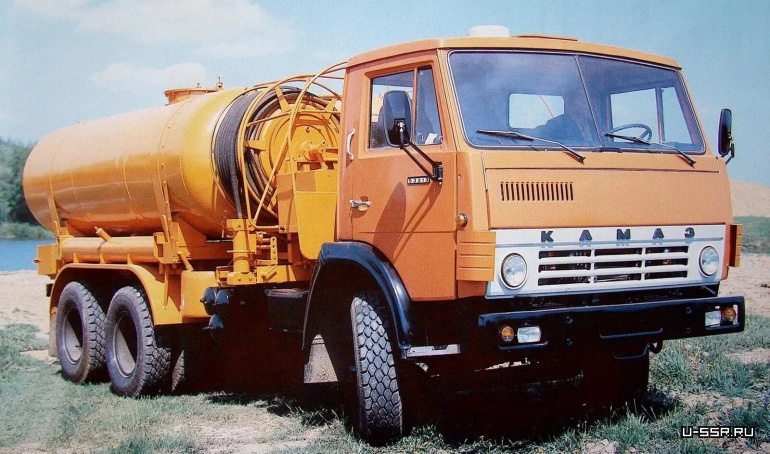

Ассенизационная машина КО-504 на шасси КамАЗ-53213 для гидродинамической прочистки канализационных ливневых и фекальных сетей в транспортном положении. 1980 год

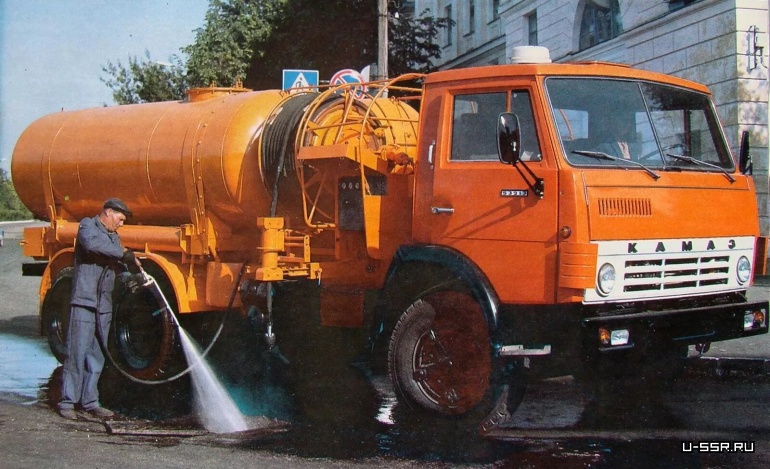

Установка КО-504 для очистки городских сетей от осадков и засоров с двумя цистернами общей ёмкостью 9,5 тысячи литров воды и насосом высокого давления в рабочем состоянии

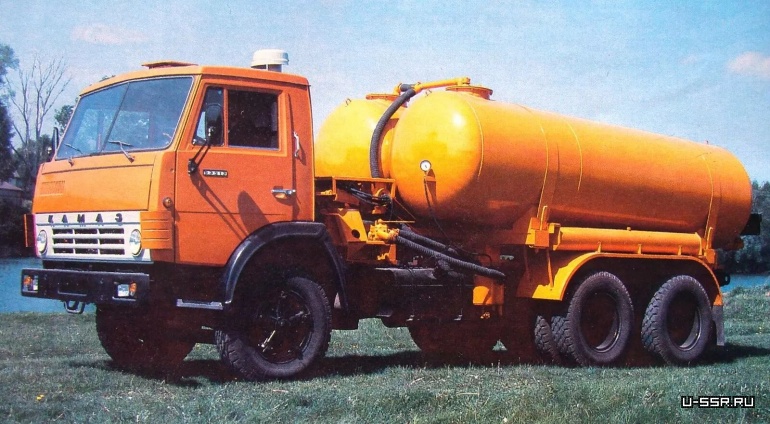

Вакуумная машина КО-505А для очистки выгребных ям глубиной до 4,5 метров с двумя цистернами общей вместимостью 10 тысяч литров и механизмом укладки рукавов. 1985 год

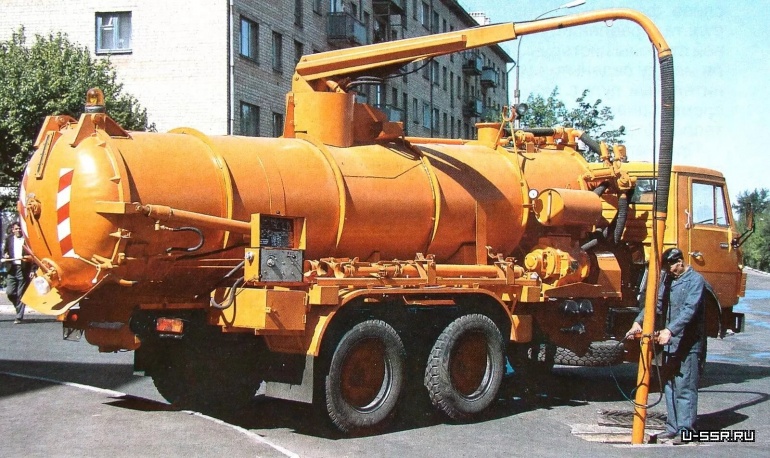

В рабочем положении мощная илососная установка КО-507 для механизированной очистки колодцев ливневой канализации от ила и его утилизации, весившая 20,5 тонны. 1988 год

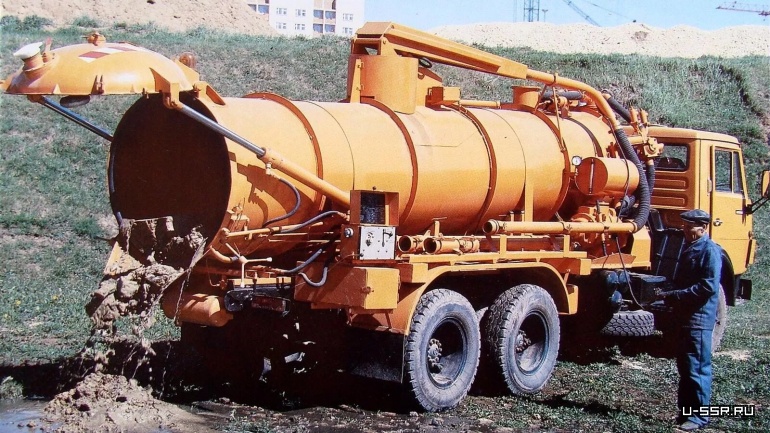

Процессе опорожнения илососа КО-507 с тремя ёмкостями общей вместимостью 8,2 тысячи литров, вакуумным насосом и полноповоротным краном для перемещения всасывающего шланга
