Сделай сам. Танк ИС-2, ПТ-76, ИСУ-152 из бумаги
Категория: ИгрушкиПросмотры: 1 767

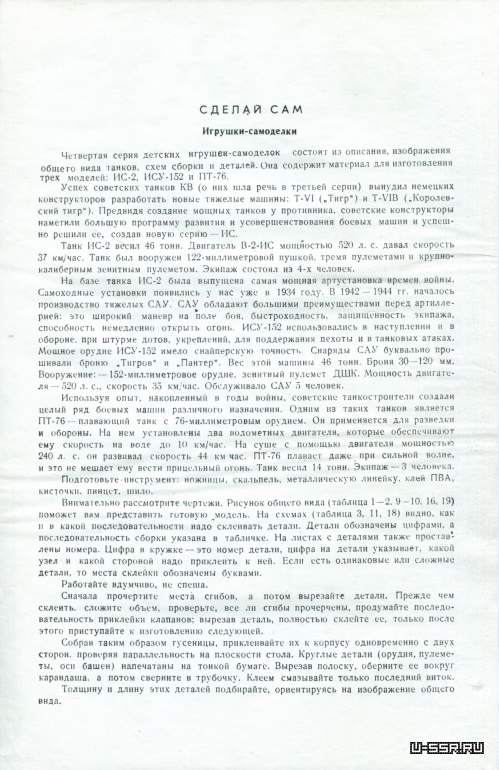

СДЕЛАЙ САМ

Игрушки-самоделки из бумаги

Четвертая серия детских игрушек-самоделок состоит из описания, изображения общего вида танков, схем сборки и деталей. Она содержит материал для изготовления трех моделей: ИС-2, ИСУ-152 и ПТ-76.

Успех советских танков КВ (о них шла речь в третьей серии) вынудил немецких конструкторов разработать новые тяжелые машины: Т-VI („Тигр1“) и Т-VIB („Королевский тигр“). Предвидя создание мощных танков у противника, советские конструкторы наметили большую программу развития и усовершенствования боевых машин и успешно решили ее, создав новую серию — ИС.

Танк ИС-2 весил 46 тонн. Двигатель В-2-ИС мощностью 520 л. с. давал скорость 37 км/час. Танк был вооружен 122-миллиметровой пушкой, тремя пулеметами и крупнокалиберным зенитным пулеметом. Экипаж состоял из 4-х человек.

На базе танка ИС-2 была выпущена самая мощная артустановка времен войны. Самоходные установки появились у нас уже в 1934 году. В 1942 — 1944 гг. началось производство тяжелых САУ. САУ обладают большими преимуществами перед артиллерией: это широкий маневр на поле боя, быстроходность, защищенность экипажа, способность немедленно открыть огонь. ИСУ-152 использовались в наступлении и в обороне, при штурме дотов, укреплений, для поддержания пехоты и в танковых атаках. Мощное орудие ИСУ-152 имело снайперскую точность Снаряды САУ буквально прошивали броню „Тигров" и „Пантер". Вес этой машины 46 тонн. Броня 30 — 120 мм. Вооружение: — 152-миллиметровое орудие, зенитный пулемет ДШК. Мощность двигателя—520 л. с., скорость 35 км/час. Обслуживало САУ 5 человек.

Используя опыт, накопленный в годы войны, советские танкостроители создали целый ряд боевых машин различного назначения. Одним из таких танков является ПТ-76 — плавающий танк с 76-миллиметровым орудием. Он применяется для разведки и обороны. На нем установлены два водометных двигателя, которые обеспечивают ему скорость на воде до 10 км/час. На суше с помощью двигателя мощностью 240 л. с. он развивал скорость 44 км час. ПТ-76 плавает даже при сильной волне, и это не мешает ему вести прицельный огонь. Танк весил 14 тонн. Экипаж — 3 человека.

Подготовьте инструмент: ножницы, скальпель, металлическую линейку, клей ПВА, кисточки, пинцет, шило.

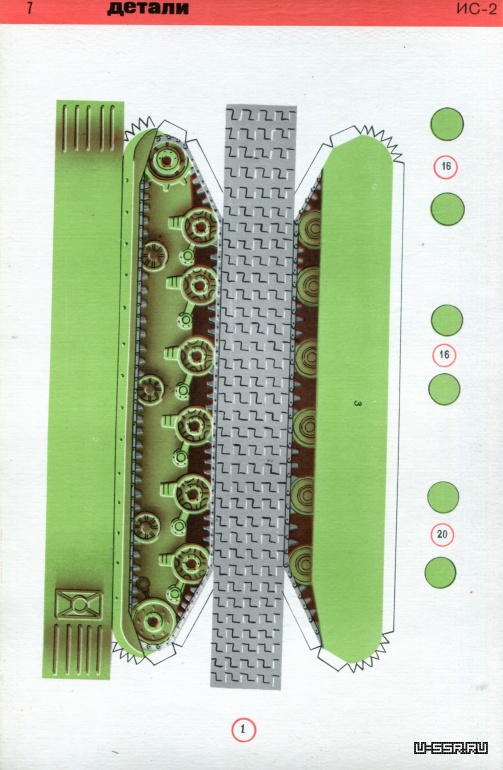

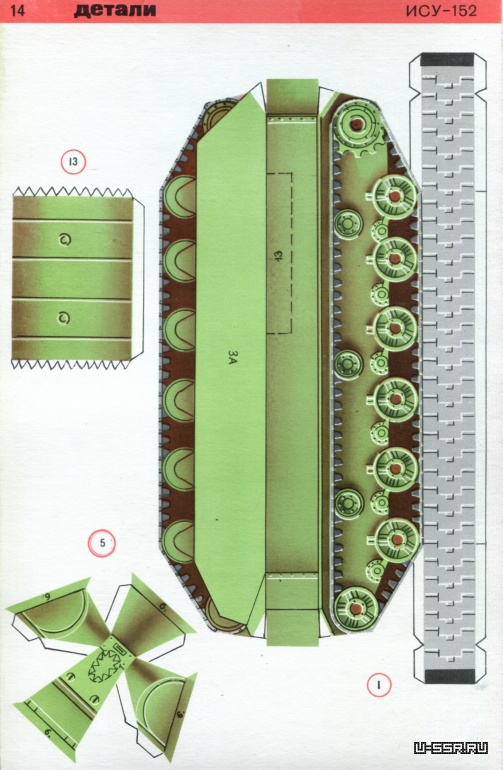

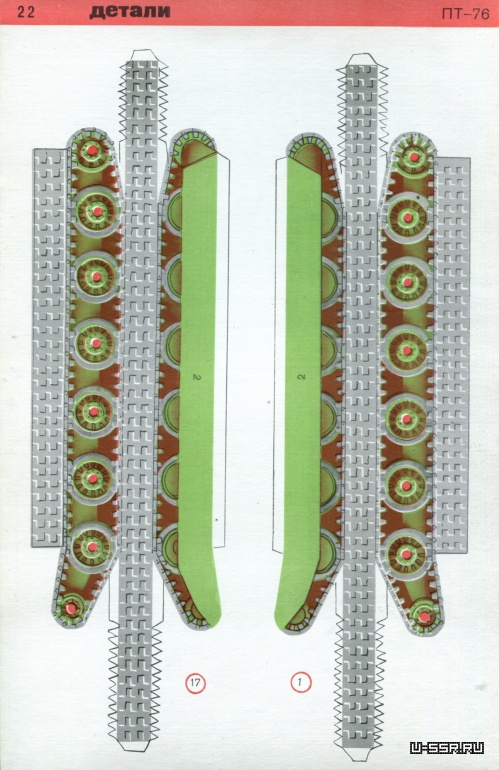

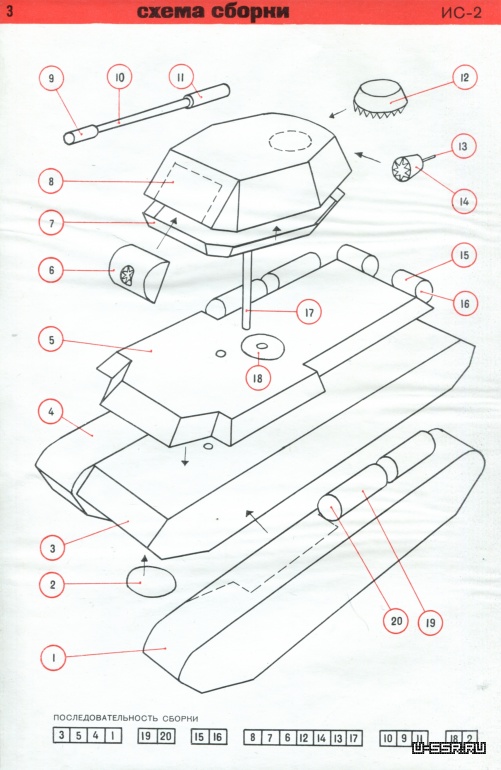

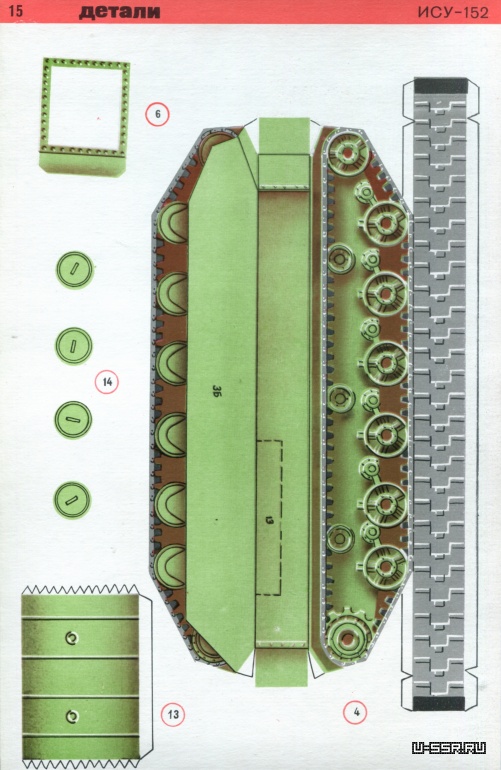

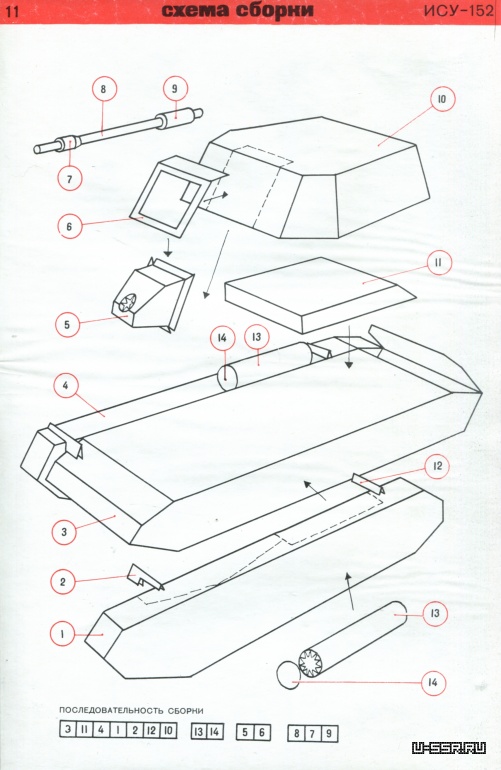

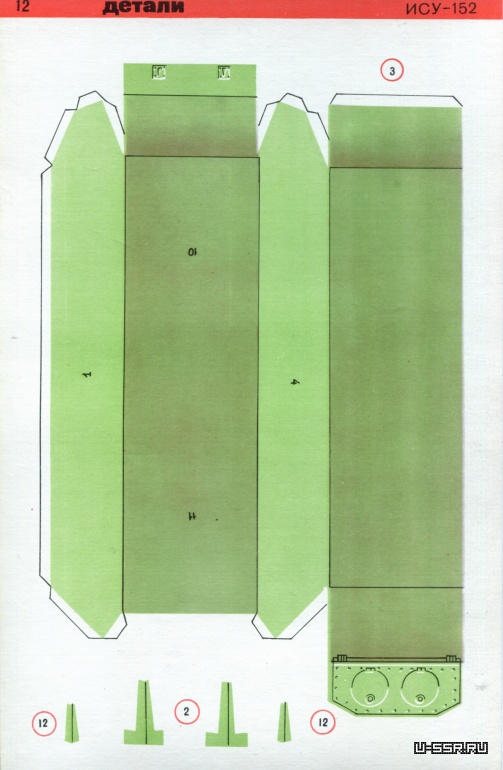

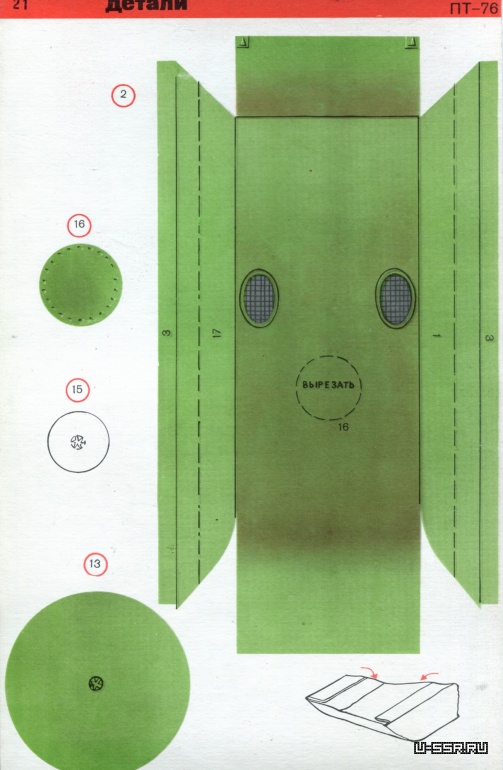

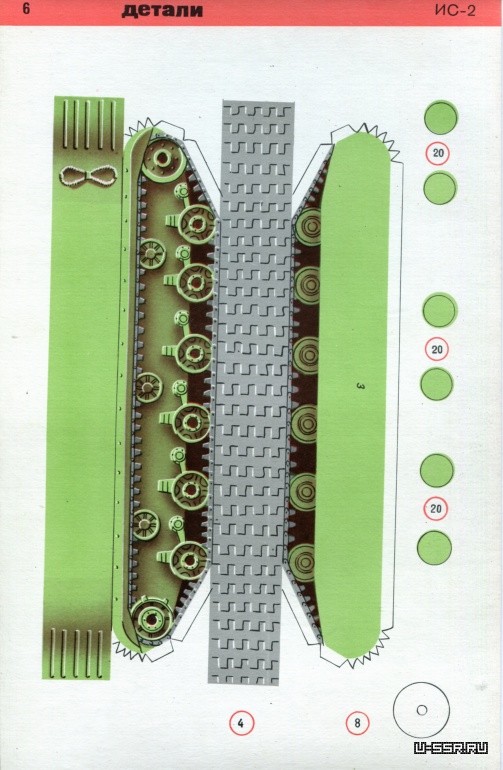

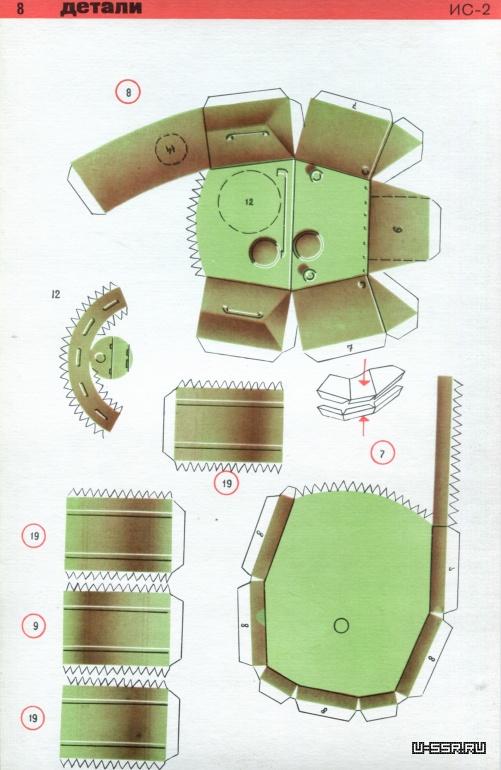

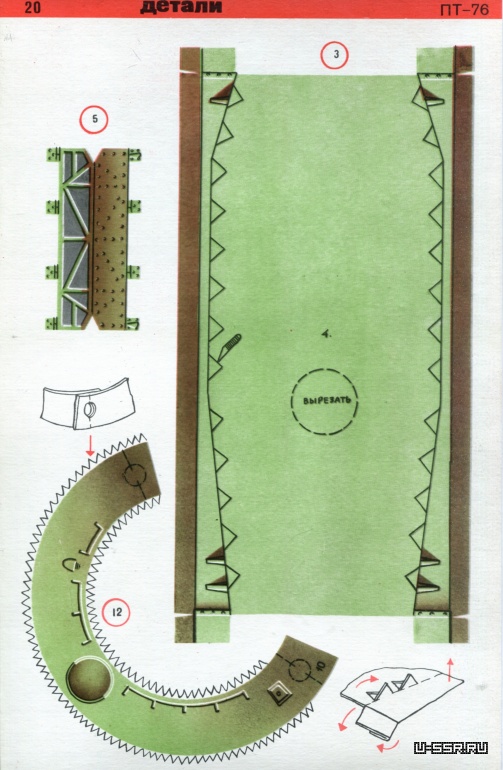

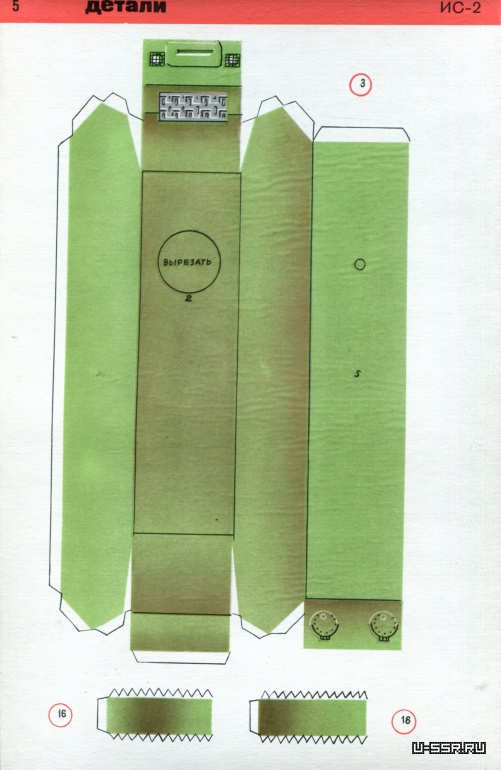

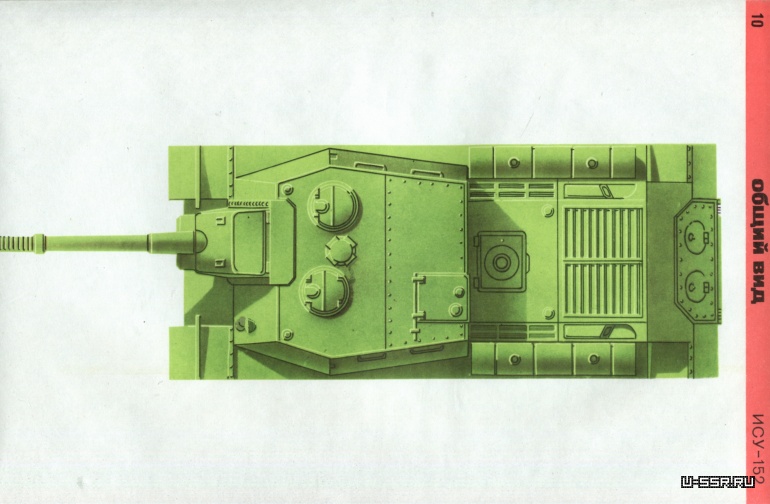

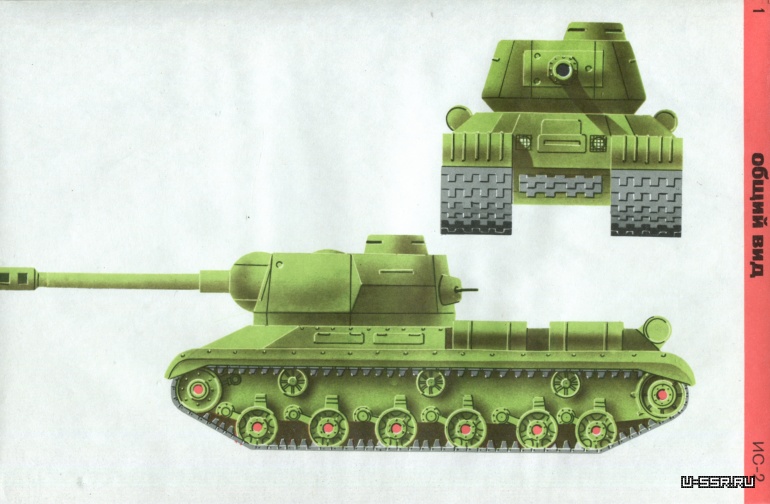

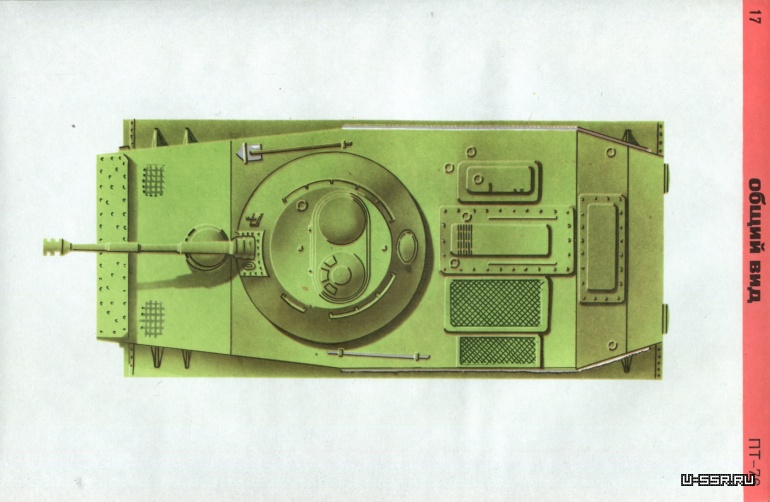

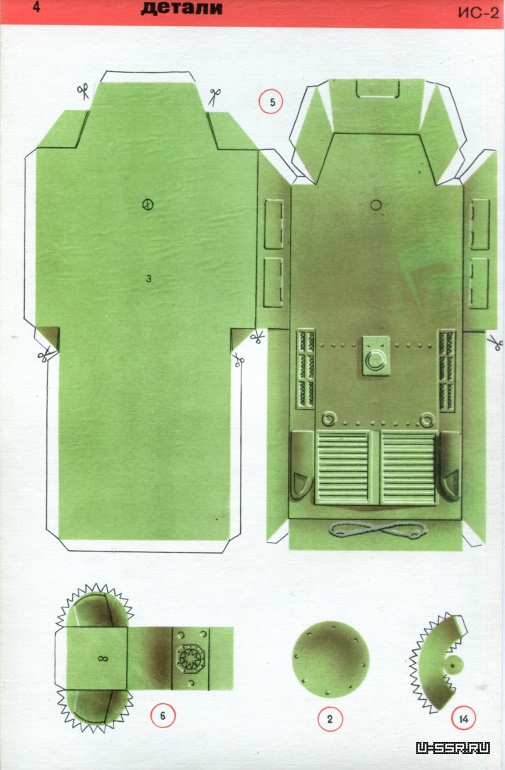

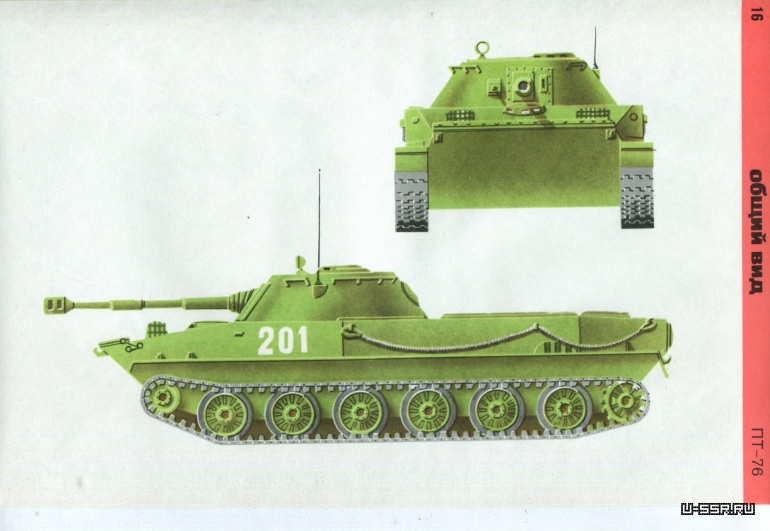

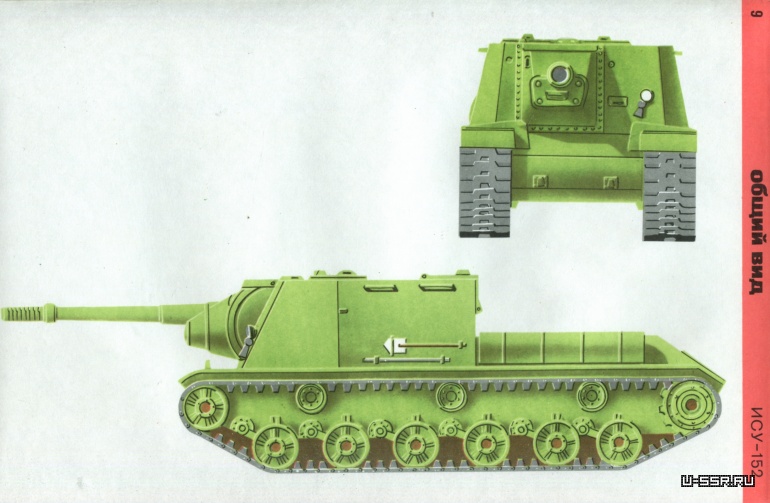

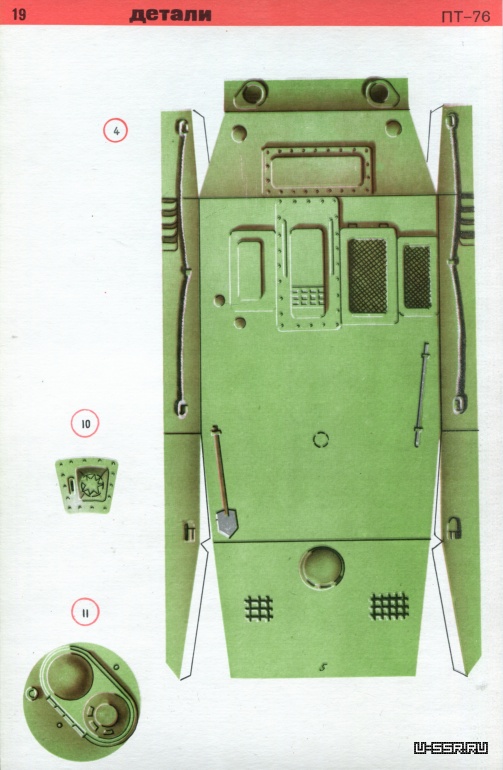

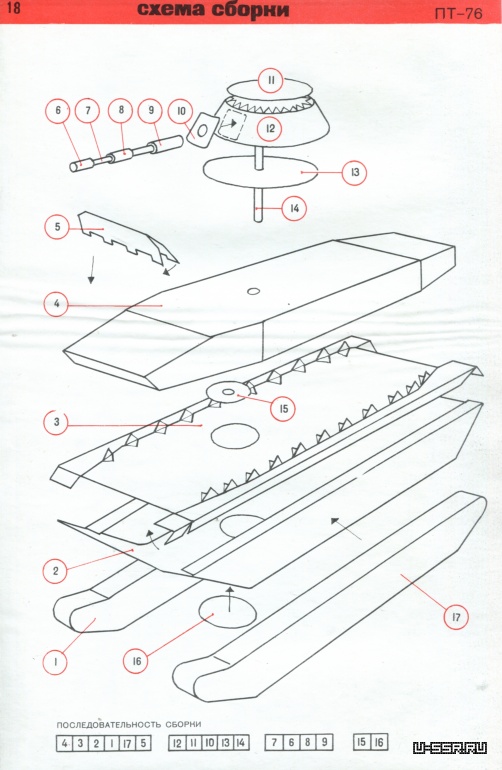

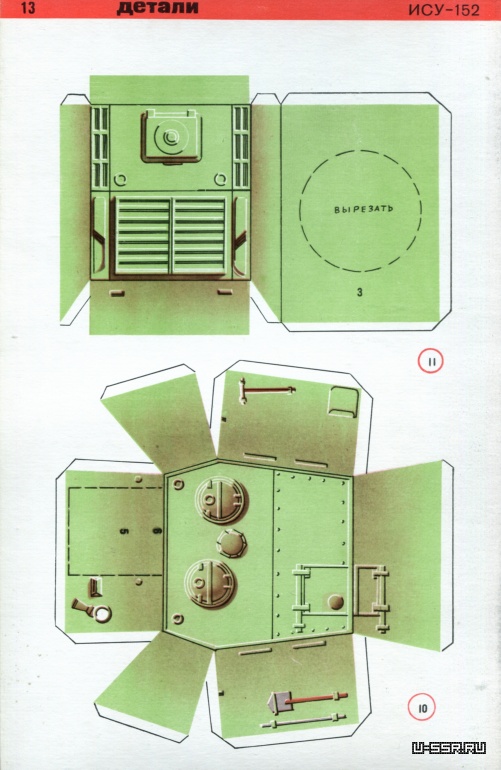

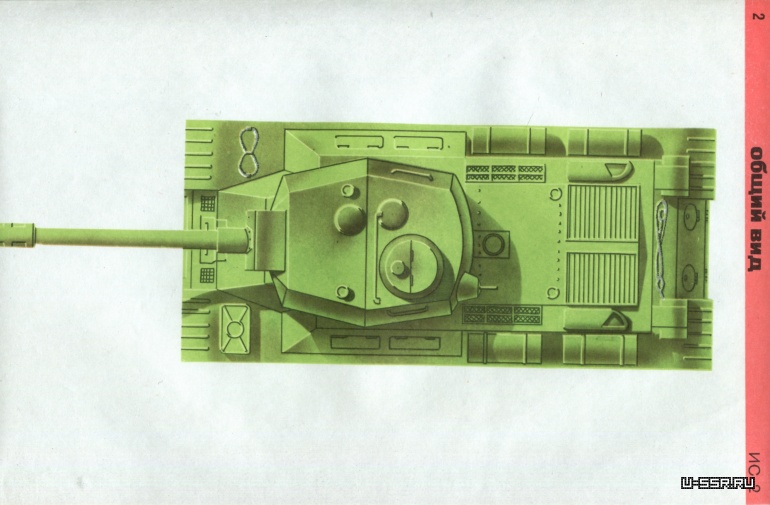

Внимательно рассмотрите чертежи. Рисунок общего вида (таблица 1—2, 9—10. 16, 19) поможет вам представить готовую модель. На схемах (таблица 3, 11, 18) видно, как и в какой последовательности надо склеивать детали. Детали обозначены цифрами, а последовательность сборки указана в табличке. На листах с деталями также проставлены номера. Цифра в кружке — это номер детали, цифра на детали указывает, какой узел и какой стороной надо приклеить к ней. Бели есть одинаковые или сложные детали, то места склейки обозначены буквами.

Работайте вдумчиво, не спеша.

Сначала прочертите места сгибов, а потом вырезайте детали. Прежде чем склеить, сложите объем, проверьте, все ли сгибы прочерчены, продумайте последовательность приклейки клапанов; вырезав деталь, полностью склейте ее, только после этого приступайте к изготовлению следующей.

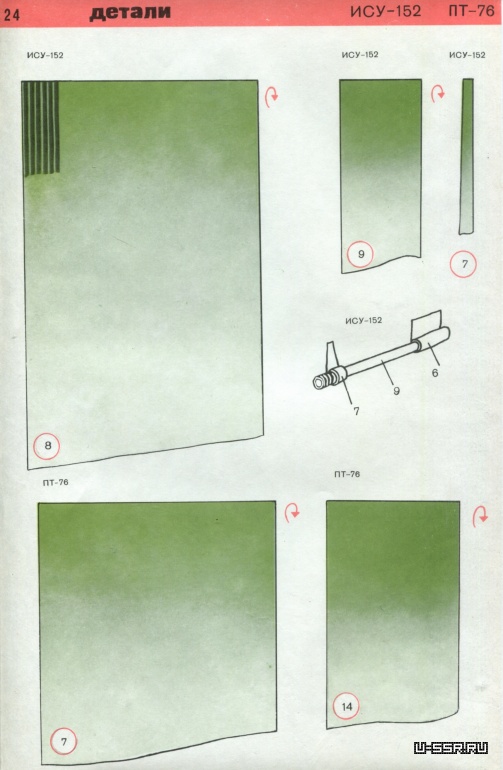

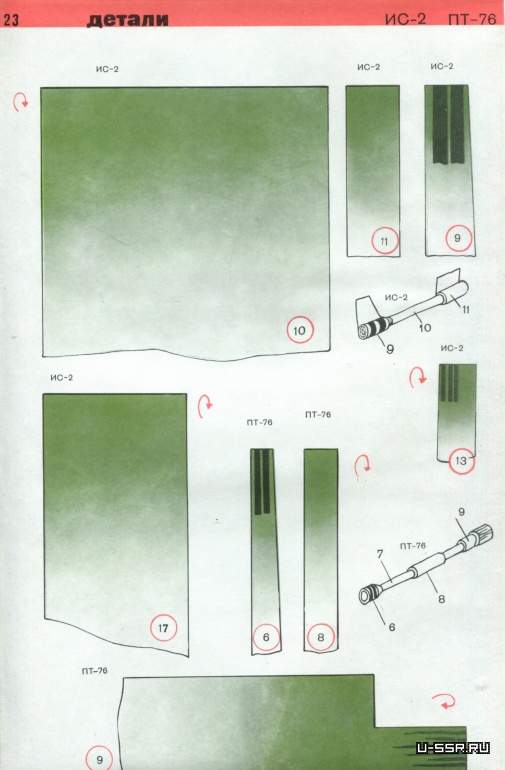

Собрав таким образом гусеницы, приклеивайте их к корпусу одновременно с двух сторон, проверяя параллельность на плоскости стола. Круглые детали (орудия, пулеметы, оси башен) напечатаны на тонкой бумаге. Вырезав полоску, оберните ее вокруг карандаша, а потом сверните в трубочку. Клеем смазывайте только последний виток.

Толщину и длину этих деталей подбирайте, ориентируясь на изображение общего вида.

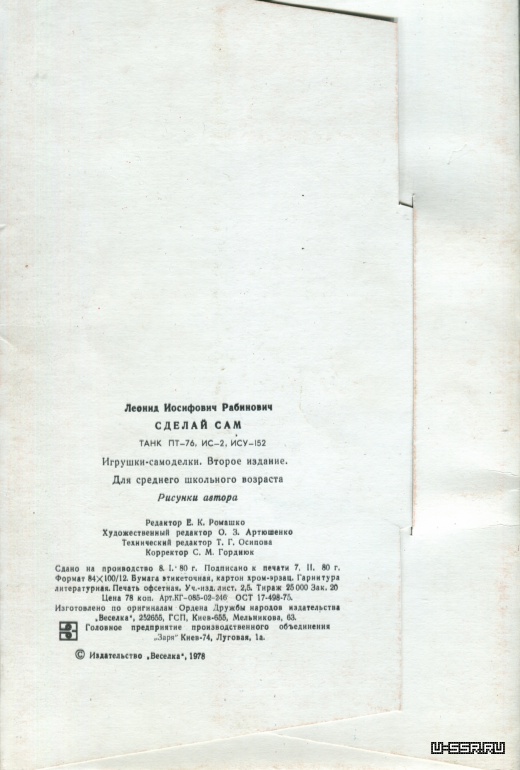

Леонид Иосифович Рабинович

СДЕЛАЙ САМ ТАНК ПТ-76, ИС-2, ИСУ-152 Игрушки-самоделки.

Второе издание. Для среднего школьного возраста. Рисунки автора.
Редактор Е. К, Ромашко Художественный редактор О. 3. Артюшенко Технический редактор Т. Г. Осипова Корректор С. М. Горднюк
Сдано на проиводство 8.I.80 г. Подписано к печати 7. II. 80 г. Формат 84X100/12. Бумага атикеточная, картон хром-эрзац. Гарнитура литературная. Печать офсетная. Уч.-изд. лист. 2.5. Тираж 25000 Зак. 20 Цена 78 коп. Арт.КГ-085-02-246 ОСТ 17-498-75. Изготовлено по оригиналам Ордена Дружбы народов издательства „Веселка") 252655, ГСП, Киев-655, Мельникова, 63.

Головное предприятие производственного объединения „Заря" Киев-74, Луговая, 1а.

©Издательство „Веселка", 1978

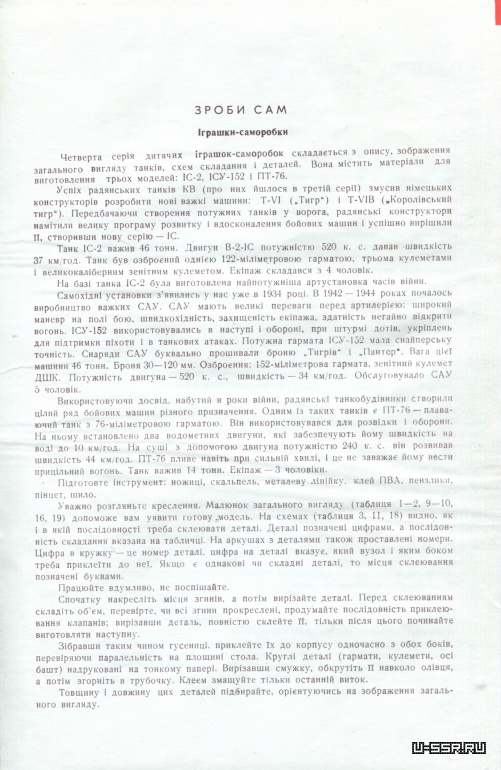

ЗРОБИ САМ

Іграшки-саморобки

Четверта серія дитячих іграшок-саморобок складається з опису, зображення загального вигляду танків, схем складання і деталей. Вона містить матеріали для виготовлення трьох моделей: ІС-2, ІСУ-152 і ПТ-76.

Успіх радянських танків К'В (про них йшлося в третій серії) змусив німецьких конструкторів розробити нові важкі машини: Т-УІ ("Тигр") і Т-УІВ ("Королівський тигр"). Передбачаючи створення потужних танків у ворога, радянські конструктори намітили велику програму розвитку і вдосконалення бойових машин і успішно вирішили її, створивши нову серію — ІС.

Танк ІС-2 важив 46 тонн. Двигун В-2-ІС потужністю 520 к. с. давав швидкість 37 км год. Танк був озброєний однією 122-міліметровою гарматою, трьома кулеметами і великокаліберним зенітним кулеметом. Екіпаж складався з 4 чоловік.

На базі танка ІС-2 була виготовлена найпотужніша артустановка часів війни.

Самохідні установки з’явились у нас уже в 1934 році. В 1942— 1944 роках почалось виробництво важких САУ. САУ мають великі переваги перед артилерією: широкий маневр на полі бою, швидкохідність, захищеність екіпажа, здатність негайно відкрити вогонь. ІСУ-152 використовувались в наступі і обороні, при штурмі дотів, укріплень для підтримки піхоти і в танкових атаках. Потужна гармата ІСУ-152 мала снайперську точність. Снаряди САУ буквально прошивали броню „Тигрів” і „Пантер”. Вага цієї машини 46 тонн. Броня 30—120 мм. Озброєння: 152-міліметрова гармата, зенітний кулемет ДШК. Потужність двигуна — 520 к. с., швидкість — 34 км год. Обслуговувало САУ 5 чоловік.

Використовуючи досвід, набутий в роки війни, радянські танкобудівники створили цілий ряд бойових машин різного призначення. Одним із таких танків є ПТ-76 — плаваючий танк з 76-міліметровою гарматою. Він використовувався для розвідки і оборони. На ньому встановлено два водометних двигуни, які забезпечують йому швидкість на воді до 10 км/год. На суші з допомогою двигуна потужністю 240 к. с. він розвивав швидкість 44 кмігод. ПТ-76 пливе навіть при сильній хвилі, І це не заважає йому вести прицільний вогонь. Танк важив 14 тонн. Екіпаж — 3 чоловіки.

Підготовте інструмент: ножиці, скальпель, металеву лінійку, клей ПВА, пензлики, пінцет, шило.

Уважно розгляньте креслення. Малюнок загального вигляду (таблиця 1—2, 9—10, 16, 19) допоможе вам уявити готову .модель. На схемах (таблиця 3, 11, 18) видно, як і в якій послідовності треба склеювати деталі. Деталі позначені цифрами, а послідовність складання вказана на табличці. На аркушах з деталями також проставлені номери. Цифра в кружку — це номер деталі, цифра на деталі вказує, який вузол і яким боком треба приклеїти до неї. Якщо є однакові чи складні деталі, то місця склеювання позначені буквами.

Працюйте вдумливо, не поспішайте.

Спочатку накресліть місця згинів, а потім вирізайте деталі. Перед склеюванням складіть об’єм, перевірте, чи всі згини прокреслені, продумайте послідовність приклеювання клапанів; вирізавши деталь, повністю склейте II, тільки після цього починайте виготовляти наступну.

Зібравши таким чином гусениці, приклейте їх до корпусу одночасно з обох боків, перевіряючи паралельність на площині стола. Круглі деталі (гармати, кулемети, осі башт) надруковані на тонкому папері. Вирізавши смужку, обкрутіть II навколо олівця, а потім згорніть в трубочку. Клеєм змащуйте тільки останній виток.

Товщину і довжину цих деталей підбирайте, орієнтуючись на зображення загального вигляду.
