Выставка ядерного оружия в Краеведческом музее г. Челябинска.

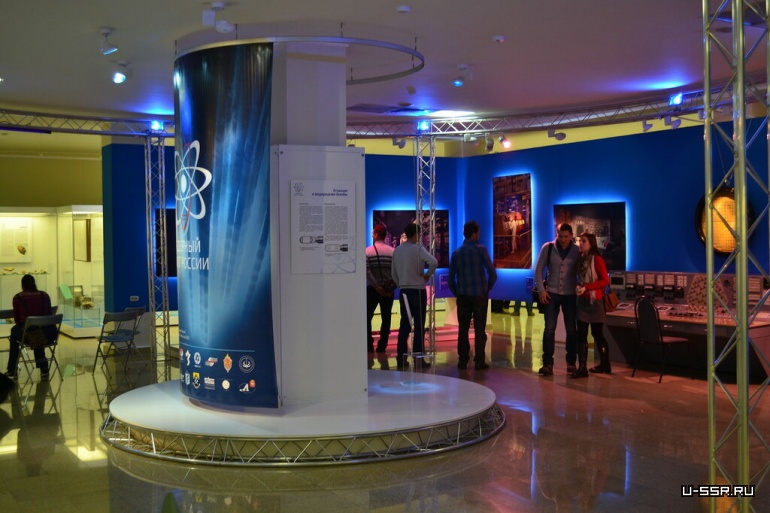

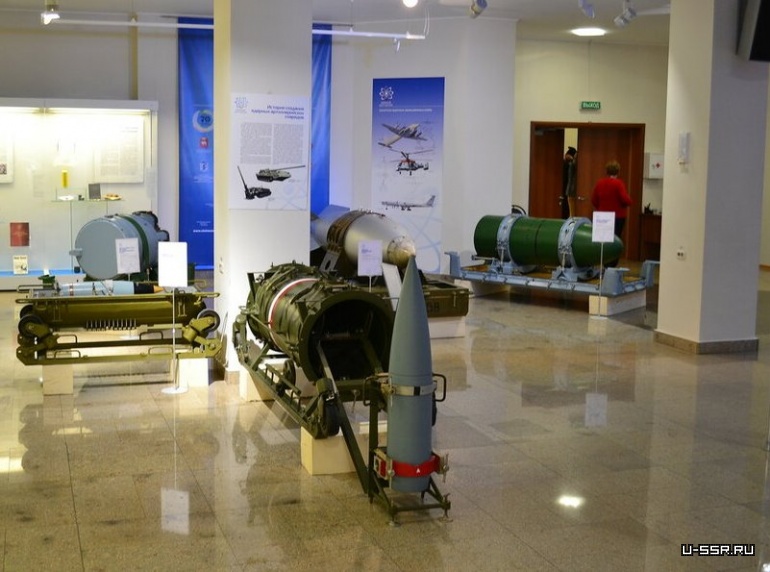

Общие виды:

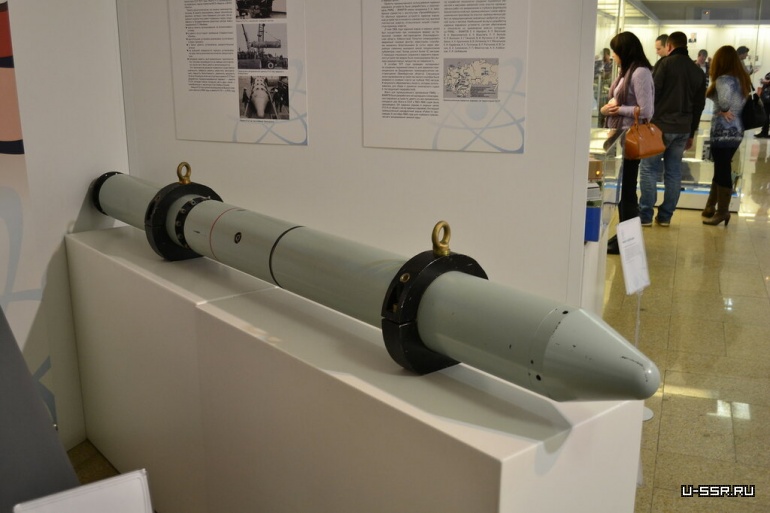

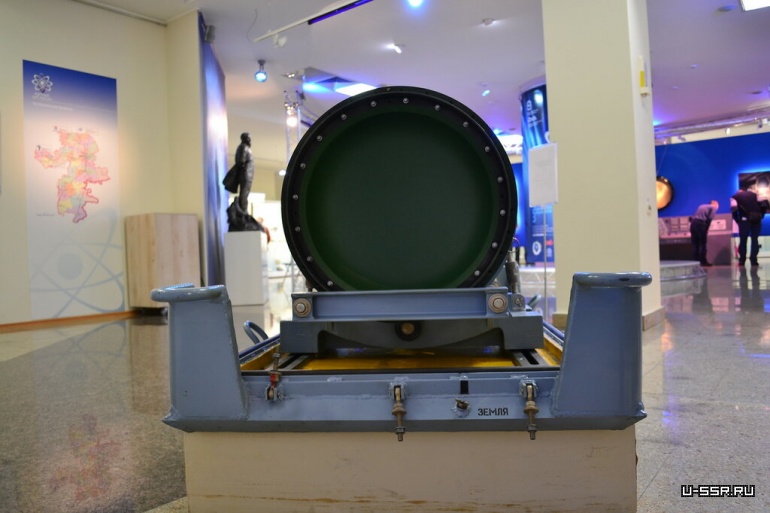

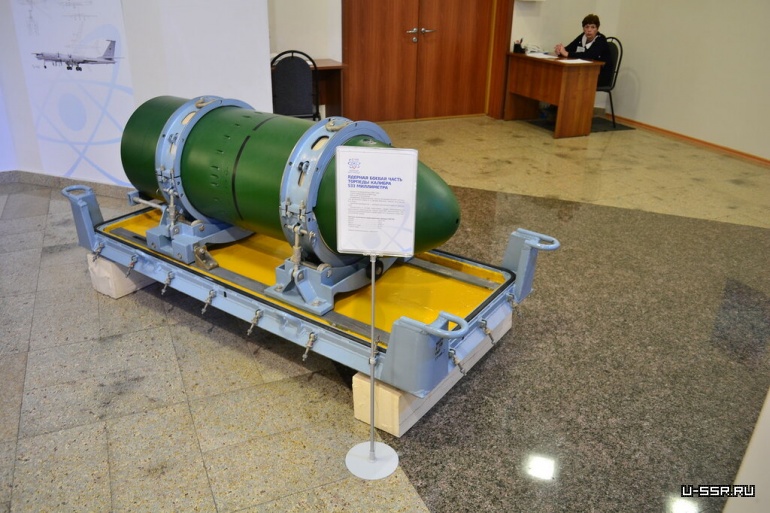

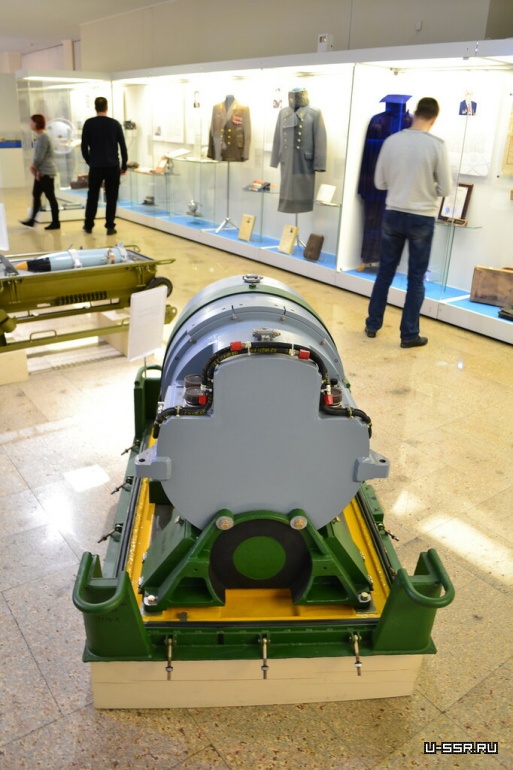

Ядерная боевая часть торпеды калибра 533 миллиметра
Принята на вооружение в 1967 году
Снята с вооружения в 1980 году
Масса 550 килограммов
Разработана всероссийским научно-исследовательским институтом автоматики имени Н. Л. Духова (Москва), главный конструктор А. А. Бриш.
Серийное производство - приборостроительный завод (г. Трёхгорный).
Применялась в составе парогазовых торпед, самонаводящихся акустических электрических торпед (САЭТ-60), дальноходных электрических самонаводящихся торпед (ДЭСТ-2) с подводных лодок проекта 671РТМ "Щука".

Тактико-технические характеристики торпеды САЭТ-60
Калибр............533,4 мм
Длина.............7,8 м
Масса.............2000 кг
Дальность хода....13 км
Глубина хода......14 м

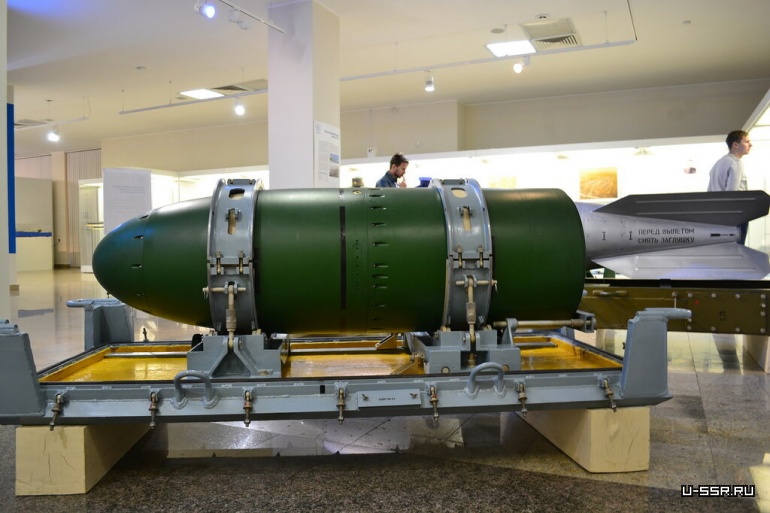

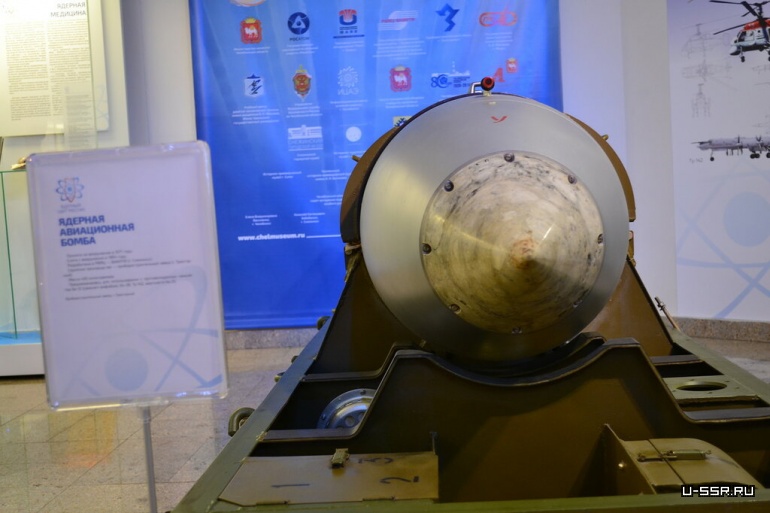

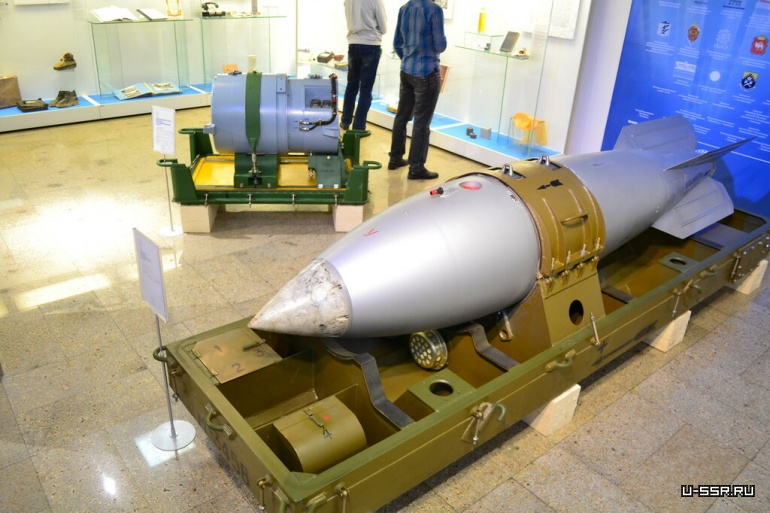

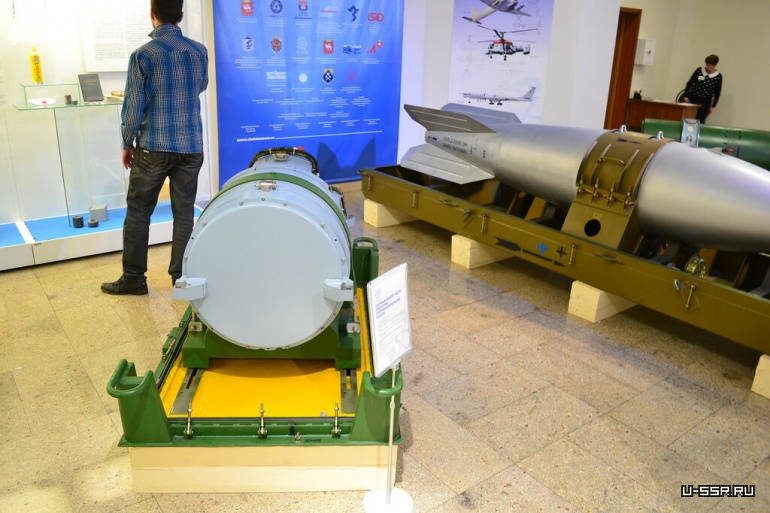

Ядерная авиационная бомба
Принята на вооружение в 1971 году.
Снята с вооружения в 1984 году.
Разработана в РФЯЦ - ВНИИТФ (г. Снежинск).
Серийное производство - приборостроительный завод (г. Трёхгорный).
Масса 430 килограммов.
Предназначалась для использования с противолодочных самолётов Бе-12 (самолёт-амфибия), Ил-38, Ту-142, вертолёта Ка-25.

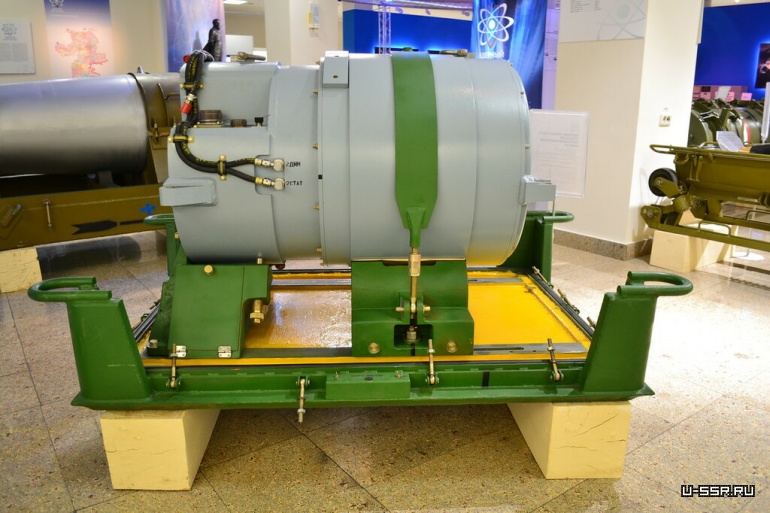

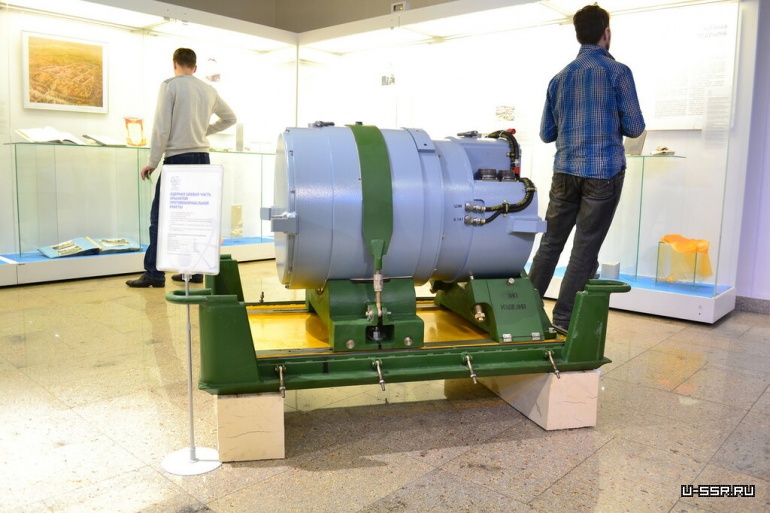

Ядерная боевая часть крылатой противокорабельной ракеты
Принята на вооружение в 1977 году.
Снята с вооружения в 1991 году.
Масса 560 килограммов.
Разработана Всероссийским научно-исследовательским институтом автоматики имени Н. Л. Духова (Москва), главный конструктор А. А. Бриш.
Серийное производство - приборостроительный завод (г. Трёхгорный).
Использовалась в составе крылатой противокорабельной ракеты П-35 и ракеты "Прогресс".

Тактико-технические характеристики противокорабельной ракеты П-35
Длина - 9,8 м
Диаметр корпуса - 1 м
Масса стартовая - 5300 кг
Масса без стартового двигателя - 4500 кг
Масса боевой части - 560 кг
дальность действия - 300 км
Высота полёта - 100-700 0м

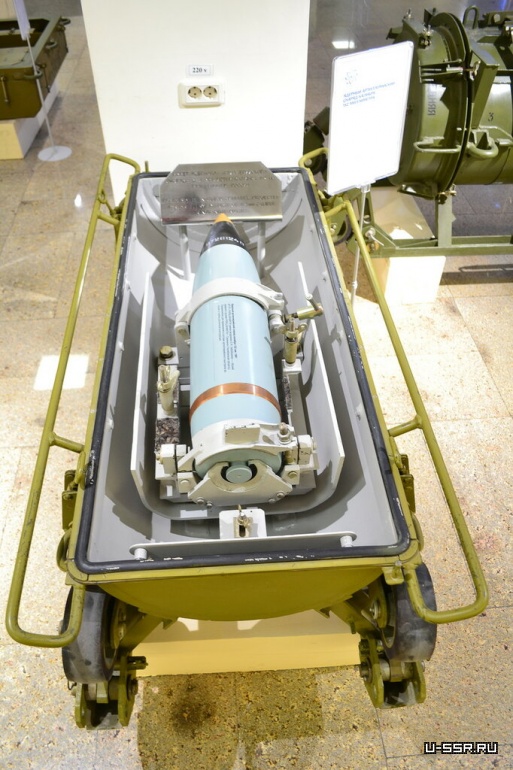

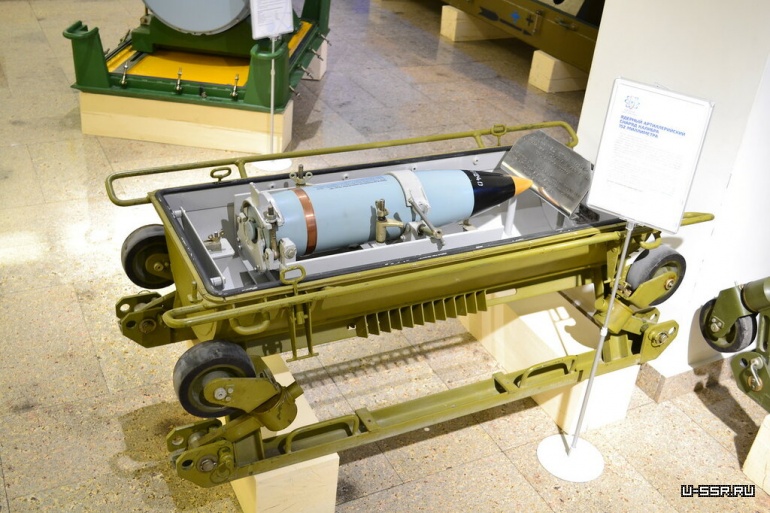

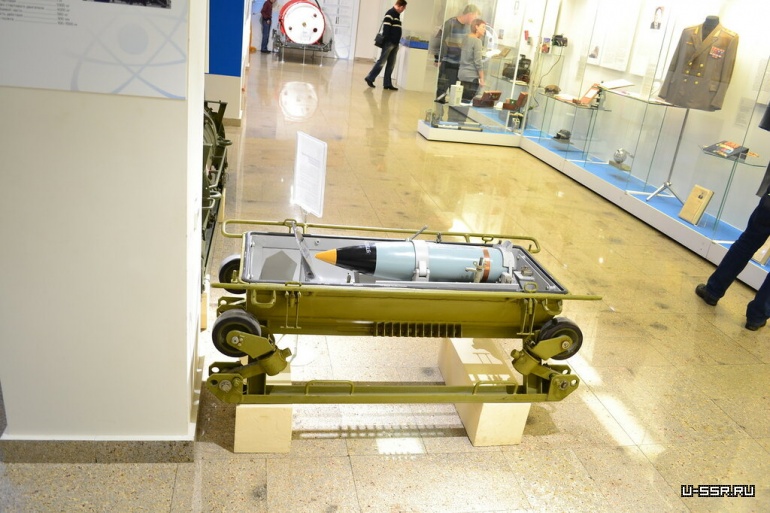

Ядерный артиллерийский снаряд калибра 152 миллиметра
Принят на вооружение в 1981 году.
Снят с вооружения в 1991 году.
Разработан в Российском федеральном ядерном центре - Всероссийском научно-исследовательском институте технической физики (РФЯЦ - ВНИИТФ, г. Снежинск) в 1971-1981 годах. Научный руководитель разработки академик Е. И. Забабахин, главный конструктор ядерного заряда академик Б. В. литвинов, главные конструкторы разработки ядерного боеприпаса: Л. Ф. Клопов, О. Н. Тиханэ, В. А. Верниковский.
Серийное производство - приборостроительный завод (г. Трёхгорный).
Самый малогабаритный ядерный боеприпас. Выдерживает перегрузки артиллерийского выстрела без разрушений и потери характеристик. Разработан в обводах штатного осколочно-фугасного снаряда к самоходной пушке.
Предназначен для применения в составе артиллерийского выстрела из пушек и гаубиц различной конструкции: пушки-гаубицы Д-20, гаубицы-пушки МЛ-20, самоходной гаубицы 2С3 "Акация", пушки 2А36 "Гиацинт-Б" (буксируемой), пушки 2С5 "Гиацинт-С" (самоходной).

Тактико-технические характеристики
Масса - 53 кг
Диаметр - 152,4 мм
Длина - 774 мм
Дальность стрельбы - 15-18 км

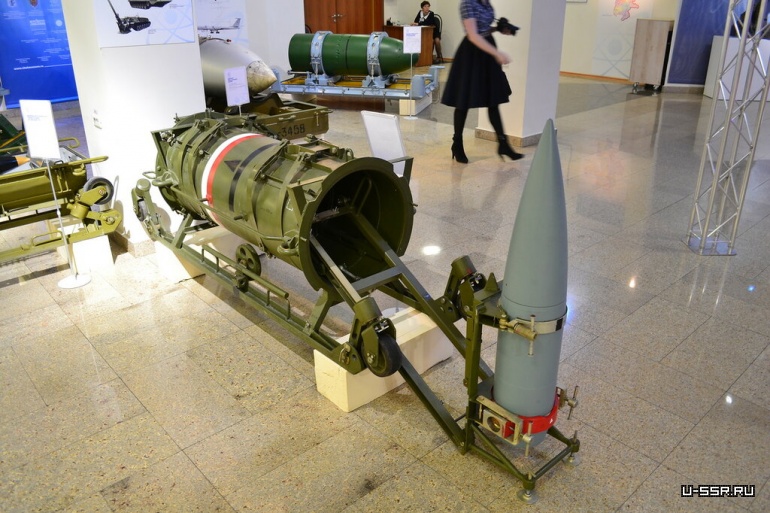

Ядерный артиллерийский снаряд калибра 203 миллиметра
принят на вооружение в 1970 году.
Снят с вооружения в 1997 году. Разработан в Российском федеральном ядерном центре - Всероссийском научно-исследовательском институте технической физики (РФЯЦ - ВНИИТФ, г. Снежинск).
Серийное производство - приборостроительный завод (г. Трёхгорный).
Предназначался для использования с буксируемой гаубицы Б-4М, самоходного артиллерийского орудия 2С7 "Пион".



История создания ядерных артиллерийских снарядов
создание тактического ядерного оружия, в том числе для артиллерийских систем, стало актуальной проблемой с момента появления первых атомных бомб. В СССР задача создания артиллерийского снаряда с ядерной "начинкой" была поставлена ещё в первой половине 1952 года. В 1956 году проведено успешное испытание заряда РДС-41 для снаряда калибра 406 миллиметров на Семипалатинском полигоне под руководством Е. А. Негина.
В НИИ-1011 (РФЯЦ - ВНИИТФ) научно-исследовательские работы по поиску возможности создания малогабаритного и работоспособного в условиях артиллерийского выстрела ядерного заряда были начаты в 1959 году по инициативе К. И. Щёлкина.
Полномасштабная работа по созданию ядерного оснащения артиллерийских боеприпасов для артиллерийско-миномётных систем, находящихся на вооружении сухопутных войск Советской армии, обеспечившего паритет СССР и США в этом виде вооружения, была начата в НИИ-1011 (РФЯЦ - ВНИИТФ) в середине 1960-х годов.
В начале 1970-х годов в Снежинске были созданы ядерные боевые части для боеприпасов калибров 240 и 203 миллиметра, которыми оснащены: буксируемая гаубица Б-4М (1971);тяжёлый буксируемый миномёт М-240 и самоходный миномёт 2С4 "Тюльпан" (1973); самоходное артиллерийское орудие 2С7 "Пион" (1975).
Создание ядерного заряда для артиллерийских снарядов меньшего чем 203 миллиметра калибра было исключительно сложной и трудоёмкой задачей. Требовалось обеспечение живучести систем в условиях сверхвысоких перегрузок, характерных для артиллерийского выстрела. В то же время необходимо было обеспечить ядерную безопасность и исключить возможность несанкционированного подрыва.
Разработка ядерных снарядов калибра 152,4 миллиметра является одной из наиболее ярких страниц в истории создания ядерных боеприпасов в СССР. В очень ограниченном объёме 152,4 миллиметрового снаряда были созданы уникальные малогабаритные ядерный заряд и автоматика их подрыва, работоспособные в условиях артиллерийского выстрела.
С 1966 по 1992 год в СССР ядерным вооружением были оснащены все артиллерийские системы крупного калибра, стоящие на вооружении сухопутных войск. Комплекс работ по созданию малогабаритных, высокопрочных, безопасных в обращении и надёжных в работе ядерных зарядов и ядерных боеприпасов на их основе для артиллерийско-миномётных систем был отмечен тремя Государственными премиями СССР (1973, 1974, 1984) и одной Ленинской премией (1984).

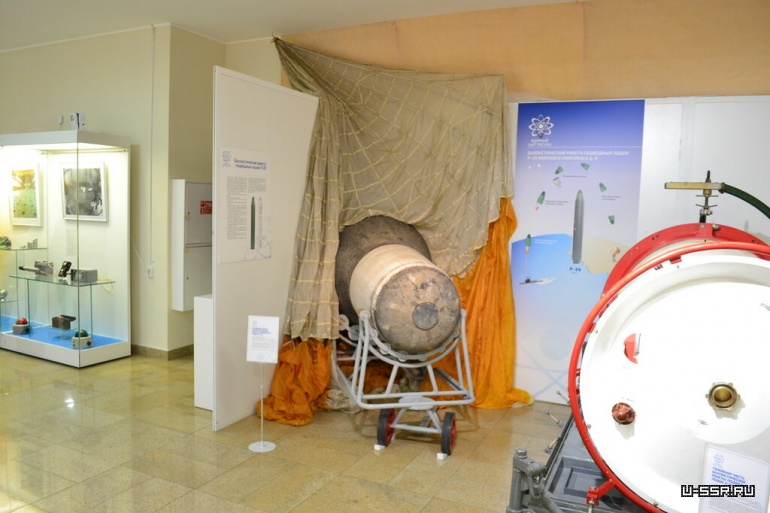

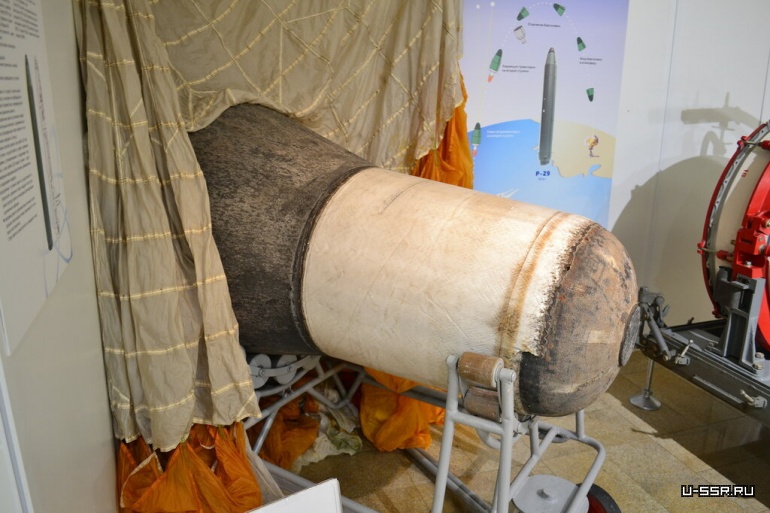

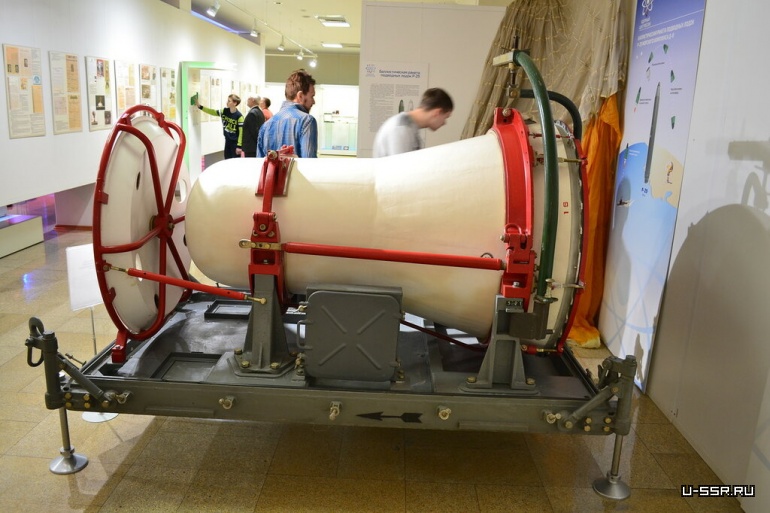

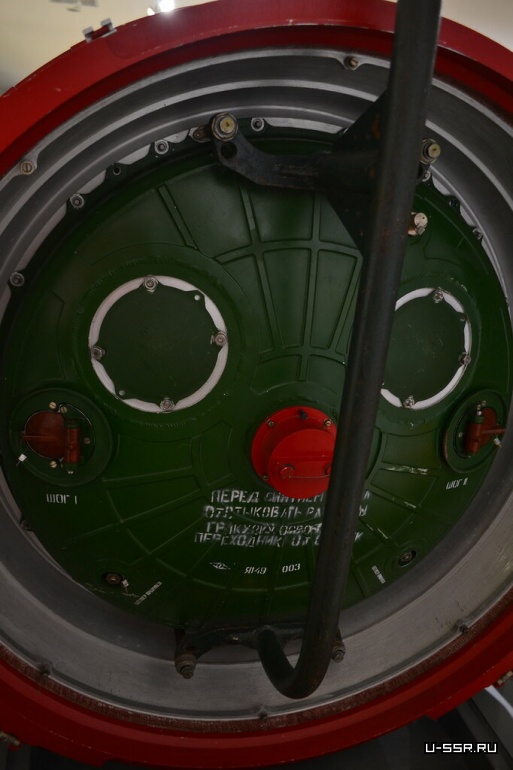

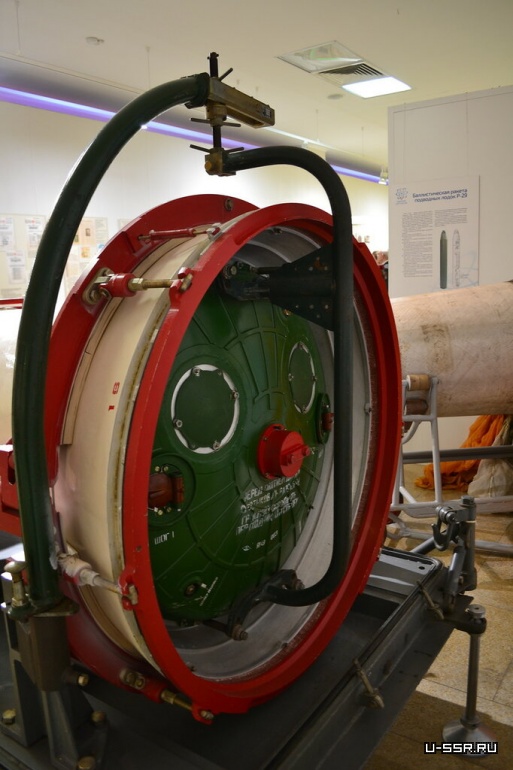

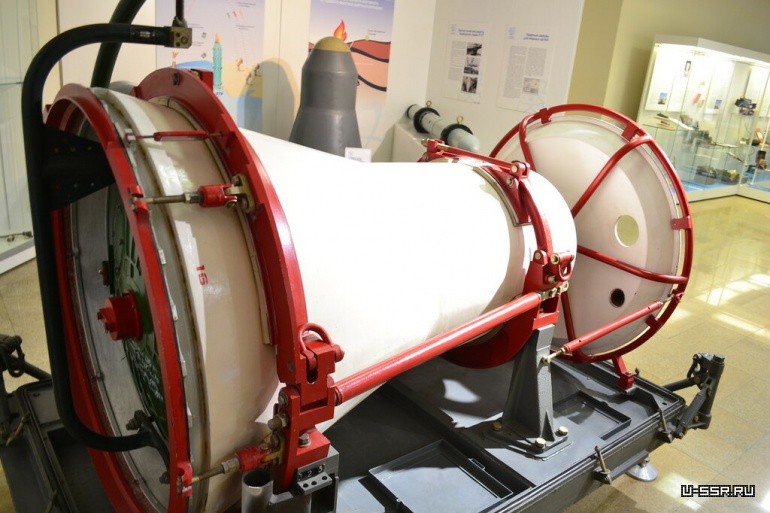

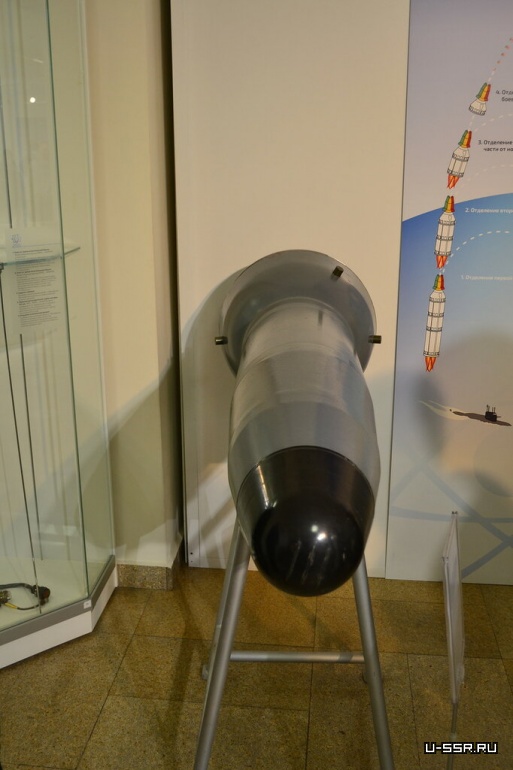

Головная часть баллистической ракеты подводных лодок Р-29
Принята на вооружение в 1974 году.
Снята с вооружения в 1986 году.
Разработана в Российском федеральном ядерном центре - Всероссийском научно-исследовательском институте технической физики (РФЯЦ - ВНИИТФ, г. Снежинск).
Серийное производство - приборостроительный завод (г. Трёхгорный).
Моноблочная головная часть с термоядерным зарядом мегатонного класса разработана для баллистической ракеты подводной лодки Р-29 комплекса РО Д-9. Первая межконтинентальная ракета [с подводным стартом].
Снятые с вооружения и доработанные головные части (спасаемый аппарат "Волан") использовались для проведения научных и технологических экспериментов в условиях кратковременной невесомости во время суборбитальных и орбитальных полётов.



Мирный атом - Промышленное ядерное взрывное устройство
Создано в 1968 году.
Разработано в Российском федеральном ядерном центре - Всероссийском научно-исследовательском институте технической физики (РФЯЦ - ВНИИТФ, г. Снежинск). Главный конструктор Б. В. Литвинов; физики-теоретики: Е. Н. Аврорин, Е. И. Забабахин, Л. П. Феоктистов, А. К. Злебников.
Диаметр 250 миллиметров.
Длина 2500 миллиметров.
Масса 300 килограммов.
Предназначено для проведения "чистых" по остаточному тритию камуфлетных (подземных) ядерных взрывов в мирных целях: сейсмического зондирования земной коры, ликвидации нефтяных и газовых фонтанов.



Малогабаритный боевой блок разделяющейся головной части рассеивающего типа БРПЛ Р-27У

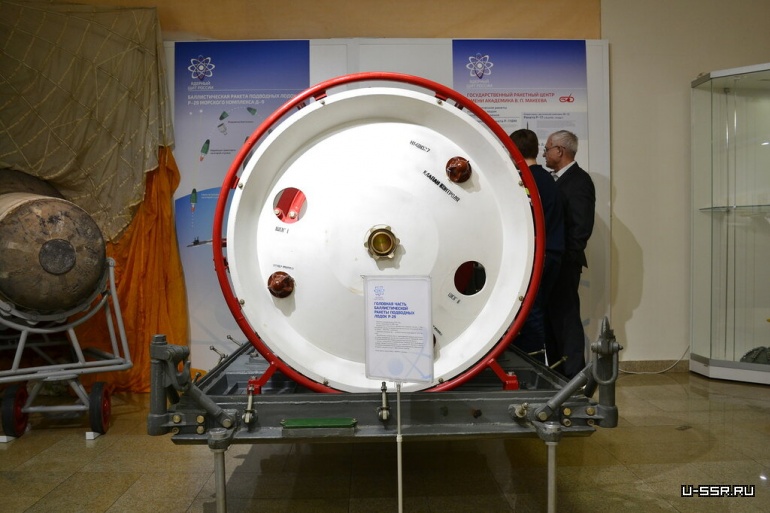

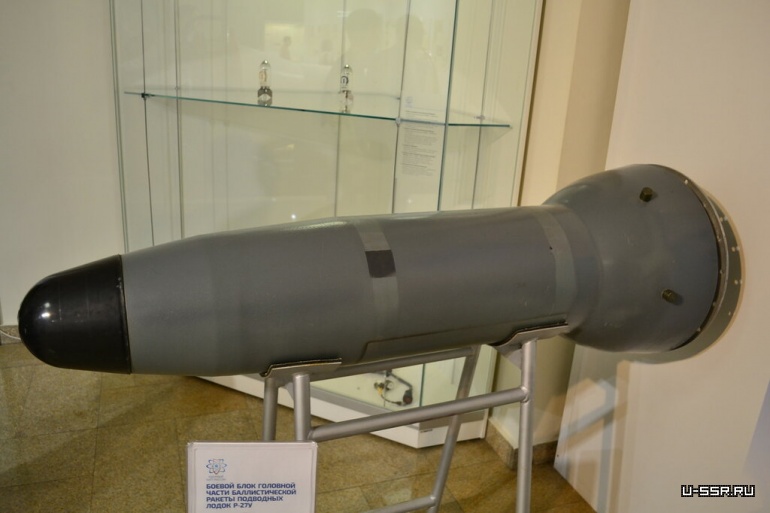

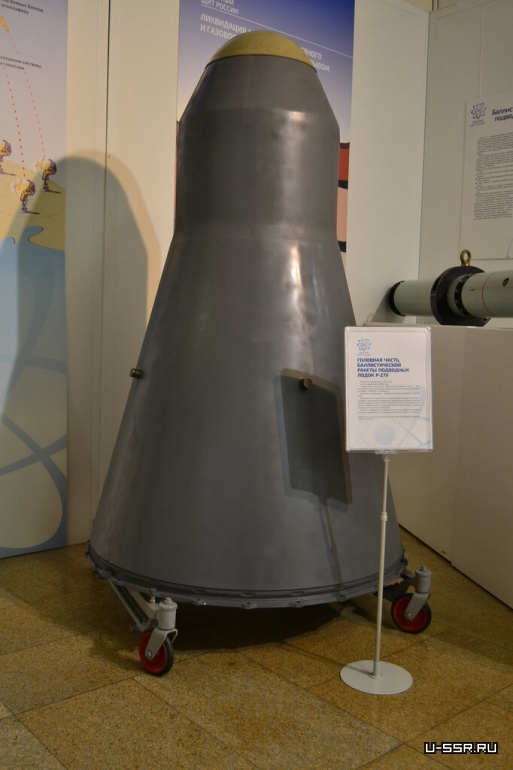

Головная часть баллистической ракеты подводных лодок Р-27У
Принята на вооружение в 1974 году.
Снята с вооружения в 1990 году.
Разработана в Российском федеральном ядерном центре - Всероссийском научно-исследовательском институте технической физики (РФЯЦ - ВНИИТФ, г. Снежинск).
Серийное производство - приборостроительный завод (г. Трёхгорный).
Моноблочная головная часть с термоядерным зарядом мегатонного класса с увеличенной мощностью. Разработана для баллистической ракеты для подводных лодок Р-27У комплекса

РО Д-5У. Применялась также для замены боевого оснащения баллистической ракеты для подводных лодок Р-21 комплекса РО Д-4М.
Снятые с вооружения головные части после доработки применялись в исследовательских спасаемых аппаратах "Спринт" и "Эфир".

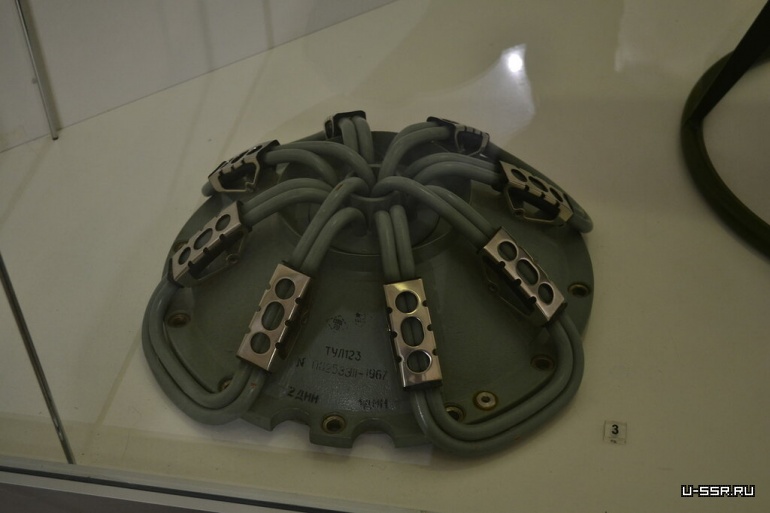

Ударник лобовой
Приборостроительный завод, г. Трёхгорный
Применяется в изделиях для срабатывания при встрече с преградой.



Экспонаты, не являющиеся ядерным оружием, но связанные с его использованием


На верхней полке, слева: Дозиметр ДП-1-А. 1955 г.
Центр гражданской обороны и защиты населения Челябинской области.
На верхней полке, второй слева: Дозиметр ДП-1-Б. 1957 г.
Центр гражданской обороны и защиты населения Челябинской области.
На верхней полке, третий слева: Дозиметр ДП-63-А. 1964 г.
Центр гражданской обороны и защиты населения Челябинской области.
На верхней полке, справа, ближний: Линейка РЛ для оценки радиационной обстановки при наземных взрывах. 1973 г.
На верхней полке, справа, дальний: Линейка дозиметрическая
Центр гражданской обороны и защиты населения Челябинской области.
На нижней полке, по центру: Дозиметр ДП-21Б. 1959 г.
Центр гражданской обороны и защиты населения Челябинской области.
На нижней полке, справа: Комплект отбора проб КПО-1. 1983 г.
Центр гражданской обороны и защиты населения Челябинской области.



Внизу, справа: Дозиметр СРП-88. 1992 г.
Центр гражданской обороны и защиты населения Челябинской области.
Внизу, слева: Дозиметр ДРГЗ-02. 1986 г.
Центр гражданской обороны и защиты населения Челябинской области.
Слева, вертикально: Дозиметр ДП-5. 1965 г.
Центр гражданской обороны и защиты населения Челябинской области.
Вторая полка, слева: Дозиметр ДП-22-В (ДП-24). 1980 г.
Центр гражданской обороны и защиты населения Челябинской области.
Вторая полка, центр: Дозиметр ДП-22-В (ДП-24). 1975 г.
Центр гражданской обороны и защиты населения Челябинской области.
Вторая полка, справа: Универсальный радиометр-спектрометр МКС-А02.
Центр гражданской обороны и защиты населения Челябинской области.

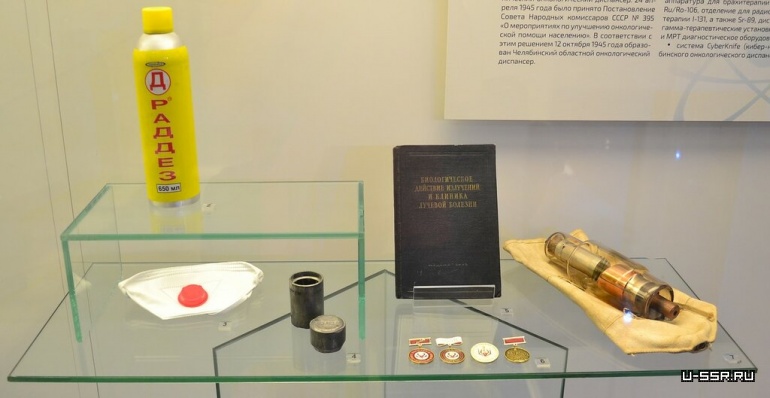

На стеклянной подставке: Средство для дезактивации кожных покровов.
Челябинский областной клинический онкологический диспансер
Под подставкой слева: Маска с фильтрующим элементом. Используется в отделении радионуклидной терапии при работе с изотопом иод-131.
Челябинский областной клинический онкологический диспансер
Под подставкой справа: Свинцовый контейнер для переноски радиофармпрепарата - изотопа фтор-18.
Челябинский областной клинический онкологический диспансер
По центру ближний: Значок "50 лет онкологической службы. Челябинск-88" Значок "ЧООД ХХ лет" Значок "Всероссийское общество онкологов. Челябинск-75" Значок "Ветеран диспансера ЧООД".
Челябинский областной клинический онкологический диспансер
По центру дальний: Книга "Биологическое действие излучений и клиника лучевой болезни": сборник статей/под общей редакцией А. Игнатьева. М.: Медгиз, 1954.
Справа: Рентгеновская трубка к аппарату РУМ-5. 1960 г.
Челябинский областной клинический онкологический диспансер.



Первый слева: Электромиксер-взбивалка в наборе с приставкой к электромиксеру (кухонный комбайн). Продукция приборостроительного завода, г. Трёхгорный. 1993 г.
Второй слева: Вольтамперметр М253.
По центру: Дефектоскоп ЦЗЛ.
Второй справа: Инъектор универсальный ИУ-5. Продукция приборостроительного завода, г. Трёхгорный. 1992 г. Историко-художественный музей г. Трёхгорного
Первый справа: Дефектоскоп ДУК-13ИМ. 1972 г.
Приборостроительный завод, г. Трёхгорный



Пульт управления промышленным легководным реактором "Руслан"
Главное табло пультра управления опытного уран-графитового реактора "АИ" (1952-1987 гг.)

Пульт управления промышленным реактором - особо важный агрегат реакторной установки, объединяющей несколько независимых систем: приборно-информационную, сигнализирующую, ключи и кнопки управления.

Пульт управления предназначен для ручного или автоматического управления ядерными процессами (управляемой цепной ядерной реакцией) в промышленном реакторе в заданных пределах с помощью средств воздействия на реактивность - перемещаемых стержней системы управления и защиты. Покидать пульт управления промышленным реактором оператору запрещено (кроме ситуаций, отмеченных в техническом регламенте).

Пульт управления промышленным реактором и его схемы характеризуются надёжностью и оперативной ремонтоспособностью, необходимым быстродействием и достаточностью управления, информативностью, сейсмоустойчивостью, независимостью от возможного исчезновения внешнего электроснабжения, защищённостью от ошибочных действий оператора, многоуровневой системой охраны и строгой ограниченностью доступа персонала, полным соответствием требованиям технологического регламента.

Пульт управления промышленным реактором "Руслан" эксплуатировался с 1979 года и отработал в режиме управления более двухсот тысяч часов.
ПО "Маяк", г. Озёрск


Внизу: Плитка настила верха промышленного уран-графитового реактора. ПО "Маяк", г. Озёрск
Плитки выполняют функции силового настила, координатного адреса расположения каждого технологического канала, закрывают отверстие загрузочной стойки каждого канала.
Первый слева: Блок графитовой кладки промышленного уран-графитогового реактора. ПО "Маяк", г. Озёрск
Графитовая кладка промышленных уран-графитовых реакторов - основной элемент реактора, выполняющий функцию замедлителя нейтронов, в который загружается исходный уран.

Производитель блоков для первых реакторов - завод "Электрод" (Москва).
Второй слева - Втулка графитовая. ПО "Маяк", г. Озёрск
Заменяемая часть графитового блока кладки реактора
Третий слева - Образцы бурового инструмента для ремонта графитовой кладки промышленного уран-графитового реаткора: фрезы для калибровки и рассверловки, фрезы с внутренним шнеком. ПО "Маяк", г. Озёрск
Под воздействием нейтронно-теплового потока графитовые детали реактора изменяют свои геометрические размеры. Для восстановления размеров скважин графитовой кладки и выполнения ремонтных работ на графите применяется буровой инструмент. Представлены образцы протяжки для калибровки размеров и фрезы с наружным и внутренним шнеком для рассверловки ячеек кладки.
В центре - Комплект специальной одежды операторов реактора. ПО "Маяк", г. Озёрск

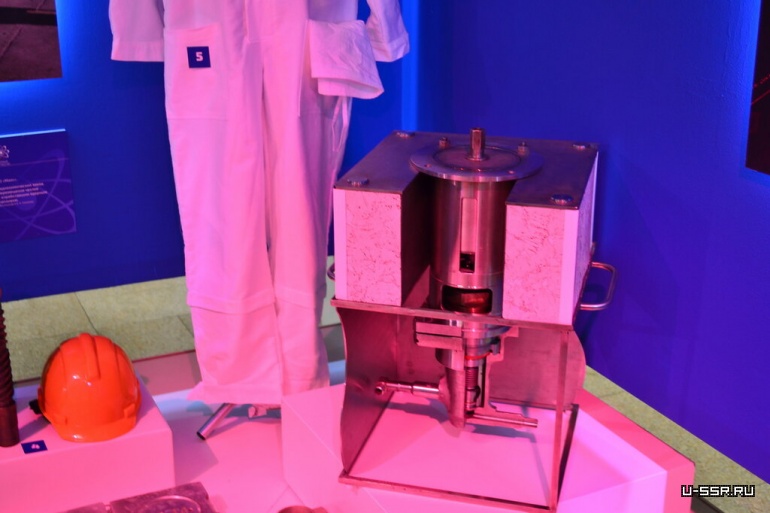

Справа - Запорная арматура трубопровода с радиоактивной средой (макет). ПО "Маяк", г. Озёрск. Внизу - более крупно:

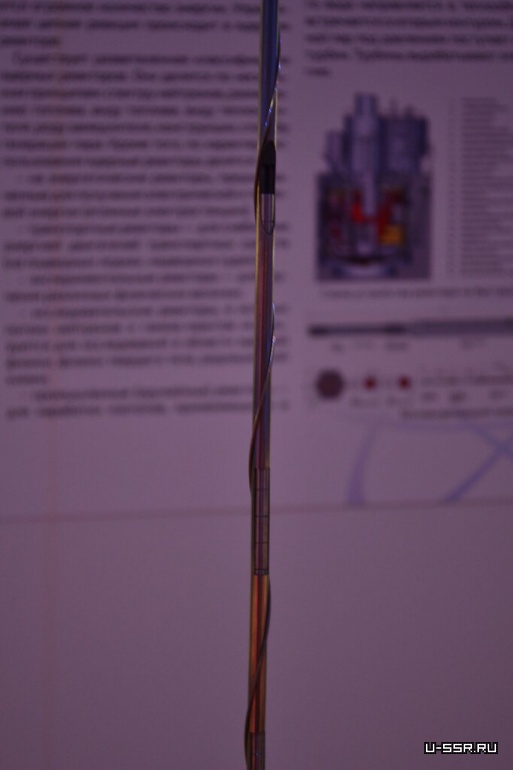

Тепловыделяющий элемент (ТВЭЛ)


Твэл - главный конструктивный элемент активной зоны ядерного реактора, содержащий ядерное топливо. В твэлах происходит деление тяжёлых ядер урана-235, плутония-239 или урана-233, сопровождающееся выделением тепловой энергии, которая затем передаётся теплоносителю. Твэлы состоят из топливного сердечника, оболочки и концевых деталей.

Тип твэла определяется типом и назначением реактора, параметрами теплоносителя. Твэл должен обеспечить надёжный отвод тепла от толива к теплоносителю.

В большинстве современных энергетических реакторов твэл представляет собой систему герментичных трубок из специальных сплавов диаметром 9,1-13,5 миллиметроа и длиной несколько метров, заполненных таблетками ядерного топлива. Несколько десятков трубок и крепёжно-установочные элементы объединяются в единую конструкцию.
ПО "Маяк", г. Озёрск


План ядерных ударов США по городам СССР. 1945 год.

К сожалению, план ядерного удара СССР по городам США так и не рассекретили :(




Карта объектов ядерного топливного цикла и радиоактивного загрязнения России

(в конце материала есть ссылка на полноразмерные фото)



Масштаб 1:10.000.000
1995

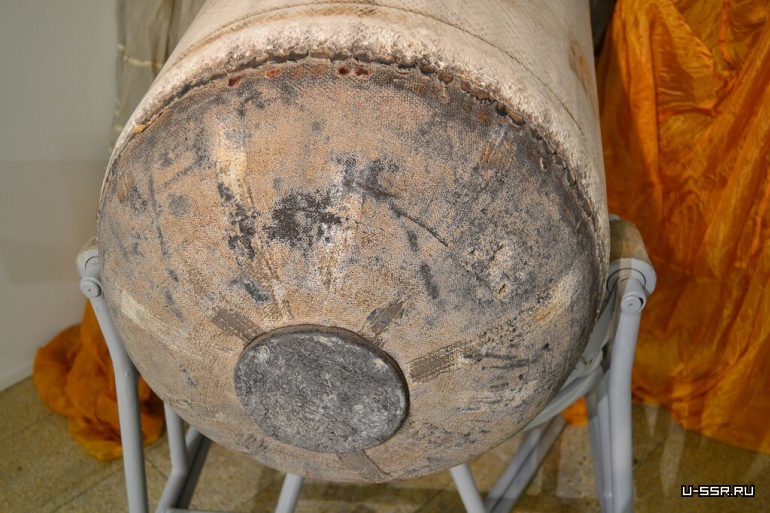

"Шар в скафандре"


ПО "Маяк", г. Озёрск
Продукт утилизации оружейных материалов для длительного хранения с обеспечением ядерной безопасности и нейтронной, радиационной, физической защиты (макет изделия в натуральную величину).

Комплект спецодежды и костюм ЛГ.


ПО "Маяк", г. Озёрск
Костюм ЛГ предназначен для изоляции тела и органов дыхания при работе в условиях воздуха "загрязнённого" радиоактивными аэрозолями. Воздух для дыхания подаётся шлангом от централизованного источника.

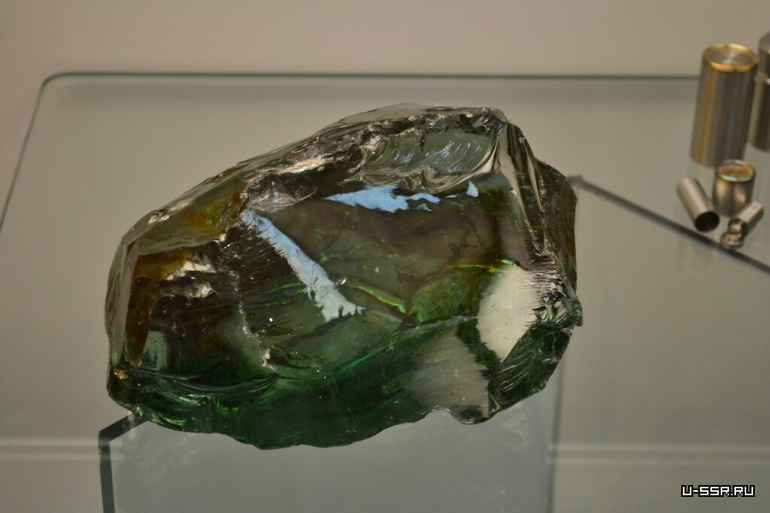

Штуф макета утилизированных высокоактивных отходов в натрийалюмофосфатном стекле.



ПО "Маяк", г. Озёрск
Натрийалюмофосфатное стекло выполняет функцию матрицы в технологии остекловывания высокоактивных отходов. Порошкообразные исходные материалы (стеклообразующие материалы) совместно с раствором радиоактивных отходов в специальной стекловарочной печи путём нагревания переводятся в жидкую стекловидную массу, заливаются в металлические ёмкости, и после охлаждения и отверждения ёмкости размещаются в хранилище.


Скачать карту Объектов ядерного топливного цикла и радиоактивного загрязнения России в хорошем качестве:

АтомКарта

(Map showing various components of nuclear fuel cycle and radioactive contamitation in Russia)
